컨텐츠 탭(턴아웃 작성 대화상자)

컨텐츠 탭을 사용하여 작성할 턴아웃 유형과 기타 매개변수를 정의합니다.

컨텐츠 카탈로그

턴아웃을 작성하는 데 사용할 카탈로그를 지정합니다. 드롭다운 리스트에서 선택하거나 을 클릭하여 다른 카탈로그를 로드할 수 있는 턴아웃 카탈로그 대화상자를 표시합니다. 이러한 파일은 기본적으로 C:\ProgramData\Autodesk\C3D 2022\kor\Data\Railway Design Standards\Turnout\에 저장됩니다.

턴아웃 유형

턴아웃의 유형을 지정합니다.

• 단순

• 등변

• 걸침

• 결합된 교차

• 3방향 턴아웃


필터(각도 접선)

턴아웃의 각도를 지정합니다. 각도가 작을수록 좀 더 점진적인 턴아웃이 작성됩니다.

모형

턴아웃의 모형을 지정합니다. 턴아웃 카탈로그 파일에서 지정된 각도로 사용 가능한 모형이 드롭다운 리스트에 표시됩니다.

방향

선형의 측점 표시에 따라 앞이나 뒤로 방향을 지정합니다. 턴아웃을 작성한 후 그립을 사용하여 방향과 측면을 조정할 수 있습니다. 자세한 내용은 레일 턴아웃을 그립 편집하려면을 참고하십시오.

선형 측면

턴아웃에서 선형의 측점에 따라 선형의 측면을 왼쪽 또는 오른쪽으로 지정합니다. 턴아웃을 작성한 후 그립을 사용하여 측면을 조정할 수 있습니다.

주: 선형 측면은 턴아웃 방향 매개변수 설정에 따라 턴아웃 측면 매개변수(결과로 나타나는 턴아웃 특성 팔레트에서 표시 및 편집 가능)에 영향을 줍니다.

• 턴아웃 방향이 앞이면 선택한 선형 측면이 턴아웃 측면(왼쪽과 왼쪽, 또는 오른쪽과 오른쪽)과 일치합니다.
• 턴아웃 방향이 뒤면 선택한 선형 측면으로 인해 턴아웃 측면이 반대 방향(왼쪽과 오른쪽 또는 오른쪽과 왼쪽)이 됩니다.

선형 측면과 턴아웃 측면 모두 턴아웃 레이블에 사용할 수 있습니다.

삽입점

턴아웃의 삽입점을 지정합니다.

• 스톡 레일 접합
• 전환 점
• 교차점
• 기본의 프로그 힐
• 전환 대상의 프로그 힐

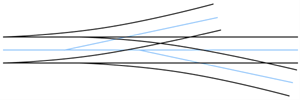

턴아웃 유형	스톡 레일 접합	전환 점	교차점	기본의 프로그 힐	전환 대상의 프로그 힐
단순
등변
걸침
결합된 교차
3방향 턴아웃

매개변수

턴아웃에 대한 추가 매개변수를 지정합니다.

• 설계 속도
• 출구 원곡선 유형: 이러한 값은 턴아웃 카탈로그에서 사용할 수 있는 항목에 따라 달라집니다. 예를 들어 사용 가능한 유형은 없음, 직선, 곡선 및 반향 곡선일 수 있습니다.
• 길이 연장: 출구 곡선 뒤의 직선 길이를 지정된 양만큼 연장합니다.
