턴아웃을 작성하려면

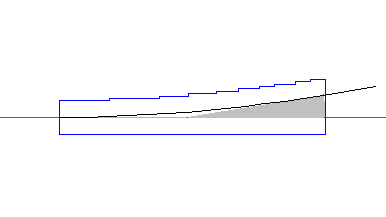

레일 선형을 따라 턴아웃을 배치합니다.

주: 턴아웃 및 교차를 작성할 때 상위 및 전환 선형에 대한 계산은 모두 왼쪽 또는 오른쪽 레일 트랙이 아닌 레일 선의 중심을 기준으로 합니다.

1. 레일 탭 턴아웃 패널 작성 찾기을 클릭합니다.
2. 턴아웃을 작성할 레일 선형을 선택합니다.
3. 턴아웃을 작성할 측점을 선택합니다.

   턴아웃 카탈로그를 도면에 아직 로드하지 않은 경우 턴아웃 카탈로그 대화상자가 표시됩니다.

4. 턴아웃 카탈로그 대화상자를 사용하여 사용할 턴아웃 카탈로그를 로드하고 확인을 클릭합니다. 기본적으로 턴아웃 카탈로그는 C:\ProgramData\Autodesk\C3D 2026\kor\Data\Railway Design Standards\Turnout에 설치됩니다.

   턴아웃 작성 대화상자가 표시됩니다.

5. 턴아웃 작성 대화상자의 일반 탭에서 턴아웃의 이름과 기타 일반 상세사항을 지정합니다.
6. 컨텐츠 탭을 클릭하여 삽입할 턴아웃의 유형, 각도, 모형 및 기타 상세사항을 지정합니다.
7. 전환 선형 탭을 클릭하여 기존 선형과 전환 선형을 병합할지 여부를 지정합니다.
8. 종단 탭을 클릭하여 전환 선형에 대한 종단을 작성할지 여부를 지정합니다.
9. 확인을 클릭합니다.

턴아웃이 작성된 후 그립을 사용하여 턴아웃을 이동하고 AutoCAD 특성 팔레트를 사용하여 턴아웃의 특성을 변경할 수 있습니다. 자세한 내용은 레일 턴아웃을 그립 편집하려면과 턴아웃을 수정하려면을 참고하십시오.
