전환된 선형 탭(턴아웃 작성 대화상자)

전환된 선형 탭을 사용하여 전환된 선형의 이름을 지정하거나 턴아웃의 전환된 선형을 기존 선형과 병합합니다.

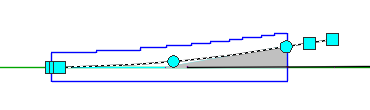

턴아웃이 작성되면 전환된 선형을 사용하여 턴아웃을 도면의 다른 레일 선형과 연결합니다. 예를 들어, 다음 턴아웃의 전환된 선형이 아래에 강조 표시됩니다.

주: 전환된 선형이 턴아웃의 이론적 삼각형을 넘어 확장되는 길이를 제어하려면 컨텐츠 탭에서 길이 연장 값을 변경합니다. 이 값은 AutoCAD 특성 팔레트를 사용하여 턴아웃을 작성한 후 변경할 수 있습니다.

전환된 선형

기존 선형과 병합

턴아웃의 전환된 선형을 기존 선형과 병합할지 여부를 지정합니다. 병합된 선형 작업에 대한 자세한 내용은 레일 턴아웃을 병합된 선형 또는 종단에 수동으로 연결하려면을 참고하십시오.

• 이 확인란을 선택한 경우 아래의 선형 필드를 사용하여 병합할 선형을 지정합니다.
• 이 확인란을 선택 취소한 경우 아래의 선형 필드를 사용하여 전환된 선형의 이름을 지정합니다.

선형

병합할 선형의 이름 또는 새 전환된 선형의 이름을 지정합니다.

• 기존 선형과 병합 확인란을 선택한 경우 이 필드는 전환된 선형이 병합될 대상 선형을 지정합니다. 드롭다운 리스트를 클릭하여 선형을 지정하거나 을 클릭하여 도면에서 선형을 선택합니다.
• 기존 선형과 병합 확인란을 선택 취소하면 이 필드에 작성될 새 선형의 이름이 지정됩니다. 이름을 입력하거나 을 클릭하여 이름 템플릿 대화상자에서 변경합니다.
