Inventor의 금형 설계 정보

금형 설계에서는 Autodesk Inventor에 통합된 금형 기능을 제공합니다. 제공된 지능형 도구 및 카탈로그를 사용하여 정확한 금형 설계를 빠르게 생성할 수 있습니다.

Tooling Desktop 컨텐츠 라이브러리

설치 시간을 줄이기 위해 Inventor 금형 미터법 Desktop 컨텐츠 라이브러리의 하위 세트만 설치 디스크에 포함되었습니다.

사용 가능한 모든 컨텐츠를 다운로드하려면:

1. Autodesk Account Autodesk Account로 이동합니다.

2. Inventor 제품을 검색합니다.

3. 원하는 Inventor 버전을 선택합니다.

4. 라이브러리 탭으로 전환합니다.

주요 기능

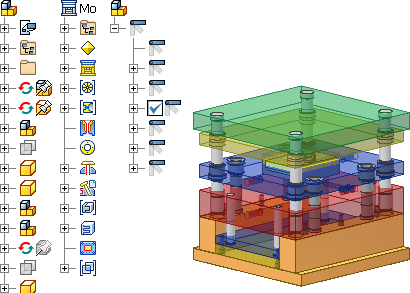

사용자 인터페이스가 금형 설계를 완료할 수 있도록 논리적 진행 단계를 안내해 줍니다.

• 패밀리 금형: 패밀리 금형 관리 기능을 제공합니다. 다중 로드된 소성부를 서로 전환하여 각 코어 및 중공 세트의 부품 설계를 완료할 수 있습니다.
• 러너 및 게이트: 게이트 유형 및 위치를 지정하고 러너 스케치, 크기, 쉐이프 특성을 정의하는 방법을 제공합니다.
• 냉각 채널 금형 설계 효율성을 향상시키고 복잡한 냉각 채널 작성 과정을 단순화합니다.
• 코어 및 중공 설계 복잡한 분할 정의 문제를 해결합니다. 이러한 기능을 조합하면 간격을 메우고, 구멍 패치 및 유출 표면을 가변적이고 자동으로 작성할 수 있습니다.
• 표준 구성요소 도구 및 라이브러리 상업용 카탈로그 라이브러리의 다양한 구성요소와 사용자 부품을 작성할 수 있는 기능을 지원합니다.
• 도면 자동화 2D 도면 자동화는 금형의 3D 모형에 기반하여 전문적인 금형 2D 도면을 하나 또는 배치로 자동 생성합니다. 도면 관리 기능은 자동으로 생성된 2D 도면을 보거나 삭제하거나 열거나 이름을 바꿀 수 있는 바로 가기를 제공합니다.
• 표준 및 사용자화된 금형 베이스 14군데가 넘는 공급업자의 다양한 표준 금형 베이스 라이브러리에 대한 액세스를 제공합니다. 금형 베이스 사용자화 기능은 구성요소를 추가, 삭제, 사용자화하고 금형 베이스 조립품 구성요소를 다시 조립할 수 있습니다. 프로그래밍 지식이 없어도 자신이 작성한 금형 베이스 설계를 포함할 수 있습니다.
• 완벽한 연결: 금형 설계는 전체 모형 설계 프로세스에서 완벽한 연결을 제공합니다. 금형 설계를 마음대로 변경할 수 있습니다. 금형 가능한 부품을 변경하면 코어 및 중동으로 자동으로 전파됩니다. 냉각 채널, 판 또는 표준 구성요소를 변경하면 금형 베이스에서 자동으로 반사됩니다.
