시방서 시트를 작성 및 수정합니다.

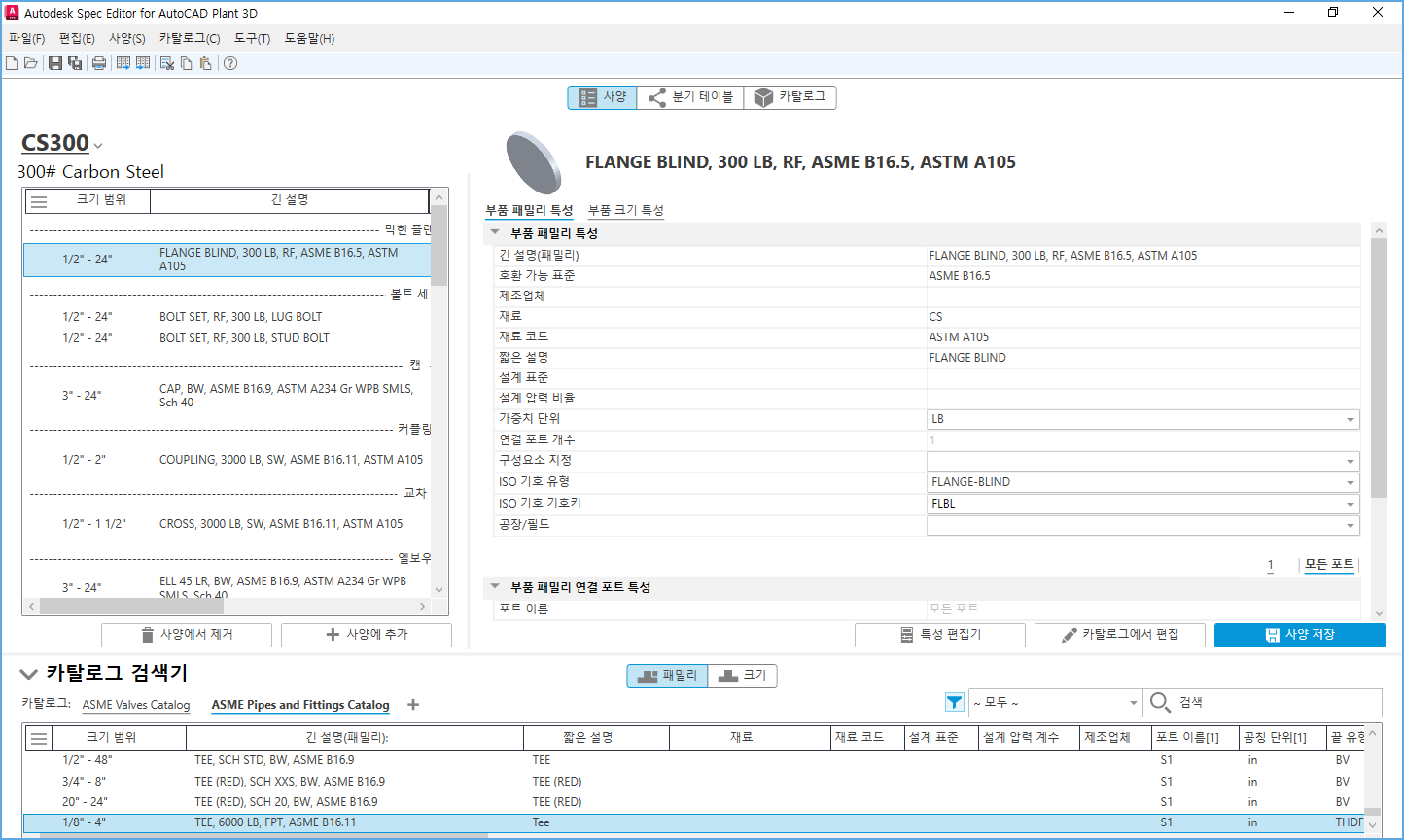

시방서 편집기를 사용하여 카탈로그에서 부품을 추가해 시방서 시트를 작성할 수 있습니다. 그런 다음 특정 파이프 크기에 대해 라우팅할 때 사용할 부속품을 지정할 수 있습니다.
시방서 상세 정보
시방서 편집기 상단에 있는 드롭다운 리스트를 사용하여 다음 항목을 표시하거나 해당 항목에 액세스할 수 있습니다.
- 시방서 이름. 현재 및 활성 시방서의 이름을 표시합니다.
- 최근 시방서. 가장 최근에 사용한 시방서의 리스트를 표시합니다.
- 시방서 열기. 기존 시방서 파일을 찾아보고 열 수 있는 열기 대화상자를 표시합니다.
- 새 시방서. 새 시방서를 작성할 수 있는 시방서 작성 대화상자를 표시합니다.
- 시방서 설명. 현재 시방서에 대한 설명을 표시합니다. 클릭하여 시방서 설명을 추가하거나 수정합니다.
시방서 시트
- 열 사용자 정의
- 열에 표시할 특정 특성을 선택할 수 있는 특성 리스트를 표시합니다. 각 열을 끌어 해당 열의 위치를 수동으로 조정할 수도 있습니다.
- 시방서 편집기에서 사용자 특성을 이미 추가한 경우 해당 특성은 특성 리스트 플라이아웃에 표시됩니다. 사용자 지정 부품 패밀리 특성은 시방서 시트 특성 리스트에 표시됩니다.
- 크기 범위
- 시방서에 따라 부품에 사용할 수 있는 최소 및 최대 크기를 표시합니다.
- 부품 리스트 탭(시방서 특성 편집기 대화상자)을 사용하여 시방서에서 크기 범위를 수정할 수 있습니다.
- 부품 사용 우선순위
- 부품 크기를 기준으로 부품이 사용되는 순서를 설정합니다. 크기 충돌이 존재하고 우선순위가 설정되지 않은 경우 경고 아이콘(
)이 표시됩니다. 크기 충돌이 해결되면 녹색 원(
)이 표시됩니다.
- 열을 마우스 오른쪽 버튼으로 클릭하여 부품 사용 우선순위 대화상자를 표시합니다.
- 분기 사용 중
- 부품이 분기 테이블에서 사용되는 경우 확인 아이콘(
)을 표시합니다.
- 시방서에서 제거
- 선택한 부품을 시방서에서 삭제합니다.
- 시방서에 추가
- 카탈로그 검색기에서 선택한 부품을 시방서에 추가합니다.
- 부품을 시방서에 추가하면 부품 그립의 모든 부품 크기가 포함됩니다. 크기 관리 대화상자를 사용하여 시방서에서 크기 범위를 지정합니다.
특성
연결 특성을 비롯하여 부품 패밀리 및 부품 크기의 다양한 속성 값을 설정합니다.
부품 패밀리 특성 탭
부품 패밀리에 대한 특성 값 및 연결 설정을 구성합니다.
- 부품 패밀리 특성
- 제조업체와 설계 표준 같은 부품 패밀리 특성 값을 설정합니다.
- 부품 패밀리 연결 포트 특성
- 부품이 파이프 또는 파이프 구성요소에 연결되는 방식을 정의하는 값을 설정합니다. 개별 포트 또는 모든 포트에 대한 값을 설정할 수 있습니다.
부품 크기 특성 탭
여러 부품 크기에 대한 특성 값 및 연결 설정을 구성합니다.
- 부품 크기 특성
- 긴 설명(크기) 및 무게와 같은 부품 크기 특성 값을 설정합니다.
- 부품 크기 연결 포트 특성
- 부품이 파이프 또는 파이프 구성요소에 연결되는 방식을 정의하는 값을 설정합니다. 개별 포트 또는 모든 포트에 대한 값을 설정할 수 있습니다.
- 크기 매개변수
- 개별 크기에 대한 부품 치수를 표시합니다.
-
주: 시방서에서 크기 매개변수를 편집할 수 없습니다.
크기 관리
시방서에 포함되어 있는 크기를 관리합니다.
특성 편집기
특성을 편집할 수 있는 시방서 특성 편집기 대화상자를 표시합니다.
카탈로그에서 편집
시방서 시트에서 부품을 선택할 때 카탈로그에서 선택한 부품을 찾습니다. 필요한 경우 카탈로그에서 계속해서 편집할 수 있습니다.
시방서 저장
현재 시방서에 대한 수정 사항을 저장합니다.
