새 P&ID 객체를 Plant 3D 객체에 매핑하는 방법

프로젝트 중에 새 P&ID 객체 클래스가 도입된 경우 이를 해당 Plant 3D 객체 클래스에 매핑할 수 있습니다.

1. 프로젝트 설정 트리 뷰에서 Plant 3D DWG 설정을 확장합니다. P&ID 객체 매핑을 클릭합니다.
2. P&ID 객체 매핑 창에서 다음을 수행합니다.

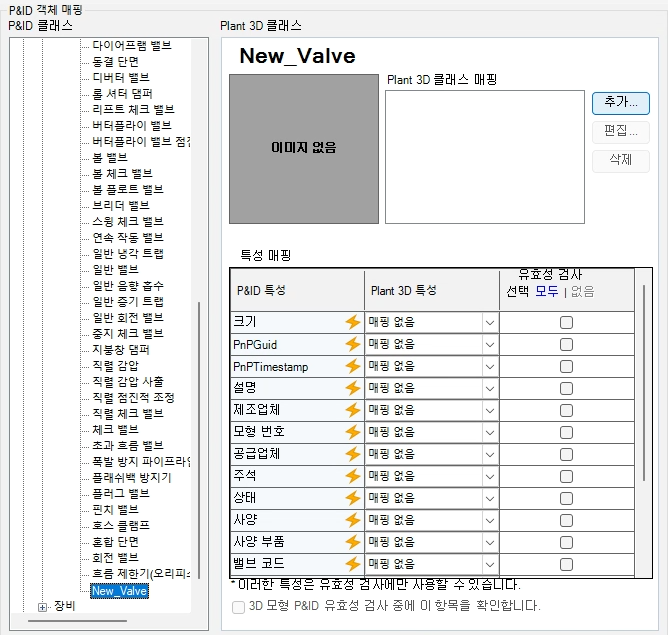

   1. P&ID 클래스 아래에서 트리를 확장하고 새 P&ID 객체(예: New_Valve)를 클릭합니다.
   2. Plant 3D 클래스 아래에서 추가를 클릭합니다.

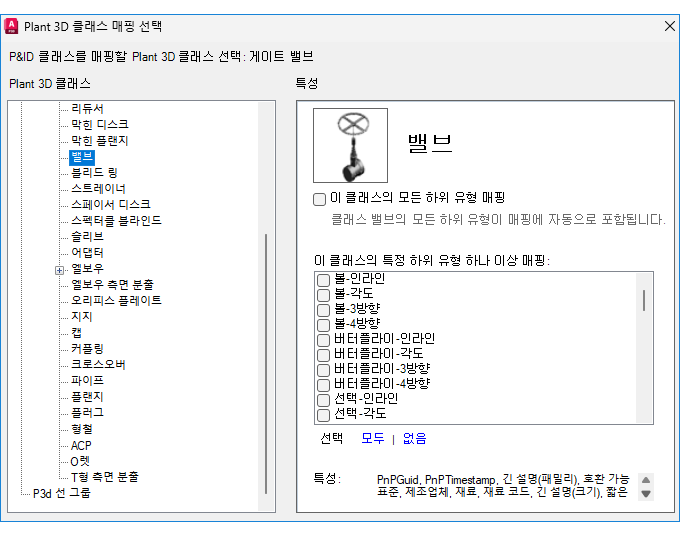

3. Plant 3D 클래스 매핑 선택 대화상자에서 다음을 수행합니다.
   • Plant 3D 클래스 아래에서 트리를 확장합니다. 클래스(예: 밸브)를 클릭합니다.
   • 이 클래스의 모든 하위 유형 매핑 확인란을 선택하거나 이 클래스의 특정 하위 유형 하나 이상 매핑 아래에서 해당 확인란을 선택 또는 선택 취소합니다.

   • 확인을 클릭합니다.

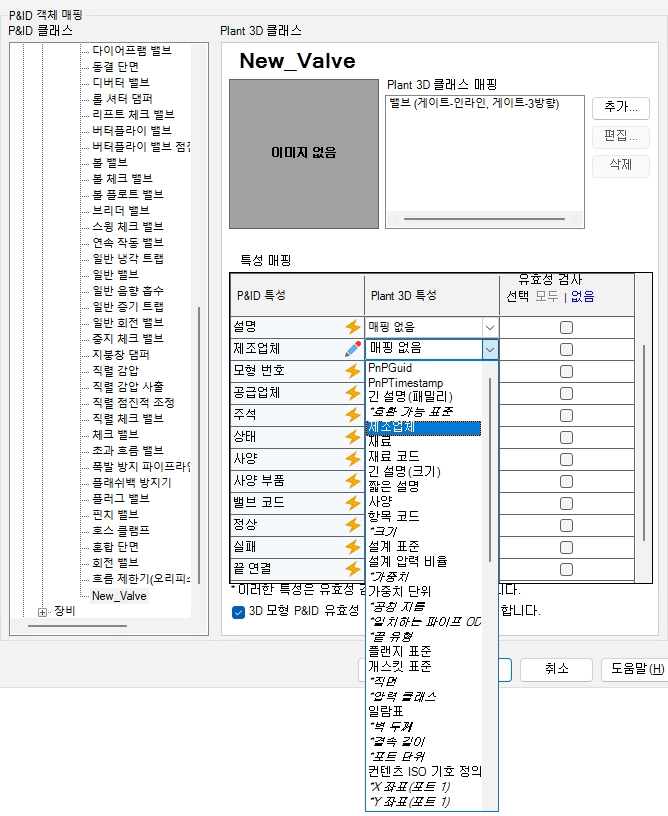

4. P&ID 객체 매핑 창의 Plant 3D 클래스 아래 특성 매핑 테이블에 있는 Plant 3D 특성 열에서 P&ID 특성 열의 특성과 일치하는 적절한 특성을 클릭합니다(예: 제조업체와 제조업체).

   특성 매핑 테이블에는 개별 아이콘이 표시됩니다. 이러한 아이콘은 특성이 획득 모드인지 또는 재지정 모드인지를 나타냅니다.

   • 재지정 모드의 특성
     1. 드롭다운 리스트에서 매핑에 적합한 값을 선택합니다.
     2. Alt 키를 누른 상태에서 클릭하여 모든 특성을 획득 모드로 재설정합니다.
   • 획득 모드의 특성
     1. 매핑을 편집하기 전에 아이콘을 클릭하여 재지정 모드로 전환합니다.
     2. Alt 키를 누른 상태에서 클릭하여 모든 특성을 재지정합니다.
5. 매핑된 항목의 특성 매핑에 대한 유효성 검사 프로세스를 관리하려면 ‘3D-P&ID 유효성 검사 중에 이 항목을 확인합니다’ 옵션을 선택하거나 선택 취소합니다.

   확인란을 선택하면 유효성 검사가 활성화되고, 확인란 선택을 취소하면 유효성 검사 프로세스가 항목의 특성 매핑을 무시하도록 설정됩니다.

6. 확인을 클릭합니다.
