새 P&ID 특성 매핑을 작성하는 방법

프로젝트 중에 새 P&ID 특성이 추가된 경우 이를 해당 Plant 3D 특성에 매핑할 수 있습니다.

1. 프로젝트 설정 트리 뷰에서 Plant 3D DWG 설정을 확장합니다. P&ID 객체 매핑을 클릭합니다.
2. P&ID 객체 매핑 창의 P&ID 클래스 아래에서 트리를 확장하고 특성을 추가한 P&ID 객체(예: 게이트 밸브)를 클릭합니다.

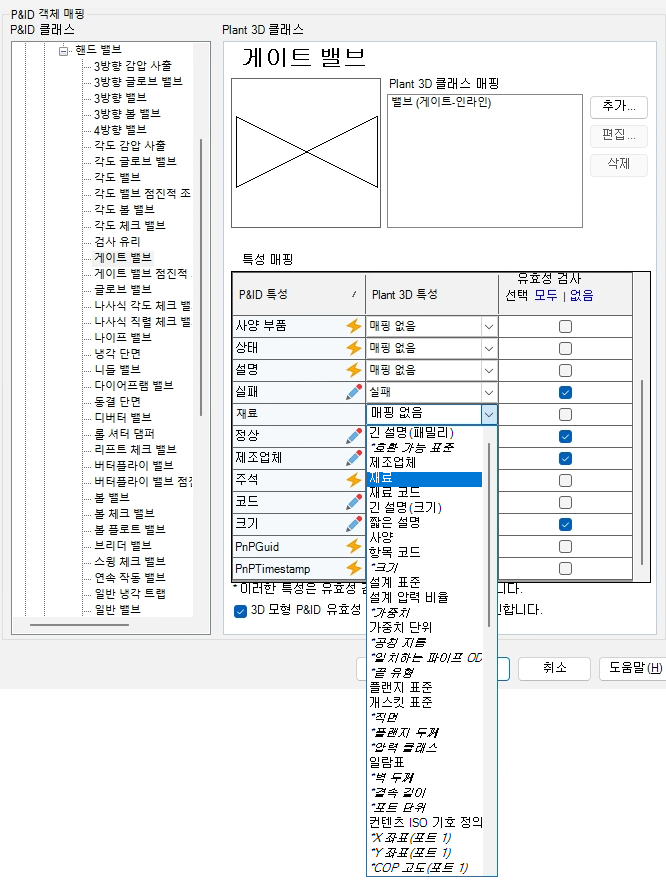

3. P&ID 객체 매핑 창의 Plant 3D 클래스 아래에 있는 특성 매핑 테이블을 사용하여 다음을 수행합니다.
   • P&ID 특성 열에서 추가한 특성(예: 재료)을 찾습니다.
   • Plant 3D 특성 열에서 해당 3D 특성(예: 재료)을 클릭합니다.

     특성 매핑 테이블에는 개별 아이콘이 표시됩니다. 이러한 아이콘은 특성이 획득 모드인지 또는 재지정 모드인지를 나타냅니다.

     • 재지정 모드의 특성
       1. 드롭다운 리스트에서 매핑에 적합한 값을 선택합니다.
       2. Alt 키를 누른 상태에서 클릭하여 모든 특성을 획득 모드로 재설정합니다.
     • 획득 모드의 특성
       1. 매핑을 편집하기 전에 아이콘을 클릭하여 재지정 모드로 전환합니다.
       2. Alt 키를 누른 상태에서 클릭하여 모든 특성을 재지정합니다.
4. 확인을 클릭합니다.
