파이프, 파이프 지지, 장비 및 구조에 가중치를 지정할 수 있습니다. 가중치는 사양에 포함되거나, 특성 팔레트 또는 데이터 관리자를 통해 모형에서 설정됩니다.
가중치를 지정한 후 실시간 COG를 활성화하거나 COG 스냅샷을 작성할 수 있습니다.
파이프(튜빙) 가중치는 선형 가중치(예: LBS/FT 또는 KG/M)로 지정됩니다.
파이프 사양의 단위가 프로젝트 단위로 변환됩니다. 예를 들어, 사양 및 카탈로그 단위가 LBS 또는 LBS/FT인 경우 미터법 프로젝트에서는 KG 및 KG/M으로 변환됩니다. 특성 팔레트 또는 데이터 관리자의 가중치는 항상 프로젝트 단위로 표시됩니다.
비프로젝트 단위의 가중치를 지정하려면 사양 편집기를 사용하면 됩니다.
실시간 COG
모형에서 선택한 객체의 총 가중치와 COG를 표시할 수 있습니다.
선택한 모든 구성요소의 선 번호가 동일한 경우에는 전체 처리 선에 대한 COG 및 가중치가 특성 팔레트에 표시됩니다.
COG 스냅샷

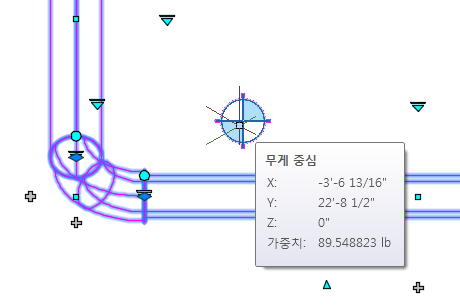

COG 스냅샷 그림 문자를 모형에 추가할 수 있습니다. COG 스냅샷 그림 문자 위에 커서를 놓으면 COG 좌표 및 가중치가 롤오버 툴팁에 표시됩니다.
COG 스냅샷 그림 문자를 선택하고 삭제할 수 있지만 스냅샷을 이동하거나 편집할 수는 없습니다.
COG 보고서
COG 및 총 가중치를 보고서에 표시할 수 있습니다.
3D 모형에서 직접 COG 및 가중치 보고서를 작성할 수 있습니다. COG 보고서를 작성하려면 보고서 작성기가 설치되어 있어야 합니다.
실시간 COG 유효성 검사

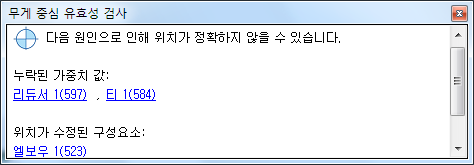

실시간 COG가 활성화된 경우 가중치가 없는 Plant 객체를 선택하면 가중치가 없는 구성요소를 식별하는 유효성 검사 창이 표시됩니다. 가중치가 있는 구성요소를 선택하지 않으면 실시간 COG 유효성 검사가 활성화되지 않습니다.
Plant 객체는 유효성 검사 창에서 태그로 식별됩니다. 태그가 설정되지 않은 경우에는 ID 번호(PnPID)가 사용됩니다.
유효성 검사를 활성화하거나 비활성화할 수 있습니다(plantcogvalidationswitch).
무게 중심(COG)
파이프, 파이프 지지, 장비 및 구조에 대한 가중치 및 COG와 함께 작동하는 새 분석 탭이 리본에 추가되었습니다.
자세한 내용은 무게 중심(COG) 정보를 참조하십시오.
