각 치수 유형에서 선택한 ISO 주제에 대한 개별 구성요소의 치수 동작을 설정할 수 있습니다.
<유형> 치수 사용
치수 표시를 토글합니다. 이 옵션이 설정되어 있으면 설정 탭의 해당 확인란이 업데이트됩니다.
- 끝-끝
- 구성요소의 끝-끝 치수기입을 지정합니다.
- 문자열
- 구성요소에 대한 문자열 치수기입을 지정합니다.
- 위치
- 구성요소에 대한 위치 치수기입을 지정합니다.
치수기입 동작
밸브, 필드 용접, 막힌 플랜지 및 캡, 인라인 분기, 인라인 기기, 기타 부속품, Olet, 파이프 지지 등 특정 구성요소에 대한 치수 동작을 설정합니다. 다음을 설정할 수 있습니다.

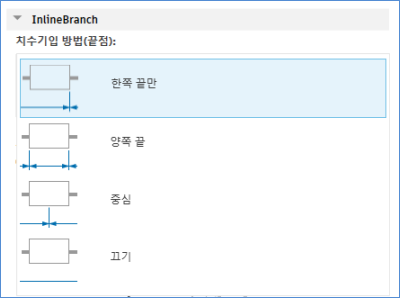

- 치수 중지 점. 구성요소의 한쪽 끝에서만 측정하거나 양쪽 끝에서 측정하거나 중심부터 측정하도록 지정합니다. 치수를 기입하지 않도록 지정할 수도 있습니다.
- 앵커점 삭제. 선택한 제어점을 삭제합니다.
- 제외 점 삭제. 선택한 제외 점을 삭제합니다.
