P&ID 유효성 검사 오류 참조

기본 AutoCAD 객체

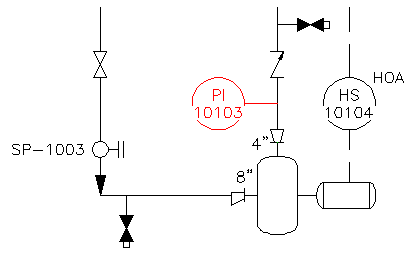

예:
설명:	AutoCAD 객체 또는 블록(AutoCAD P&ID 구성요소 대신)이 도면에 삽입되었습니다. 이러한 블록은 P&ID 구성요소처럼 보일 수 있지만 보고서 또는 데이터 관리자에 표시되지 않습니다.
해결 방법:	객체를 지웁니다. 오류를 무시합니다.

크기 불일치

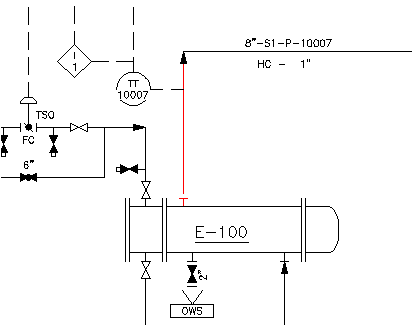

예:
설명:	선 및 연관된 구성요소의 크기가 일치하지 않습니다. 이 조건은 일반적으로 구성요소 특성을 수동으로 변경한 경우에 발생합니다.
해결 방법:	크기 불일치 오류를 수동으로 해결합니다. 선 또는 연결점의 연관된 구성요소의 크기를 일치하도록 변경해야 합니다. 오류를 무시합니다.

사양 불일치

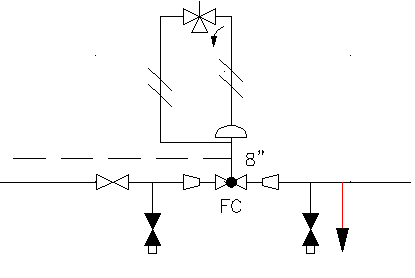

예:
설명:	선 및 인라인 구성요소의 사양 특성(구성요소 재료와 같은 상세 정보)이 일치하지 않습니다. 이 조건은 일반적으로 특성을 수동으로 변경한 경우에 발생합니다.
해결 방법:	사양 불일치 오류를 수동으로 해결합니다. 이 문제를 해결하려면 선 또는 연관된 구성요소의 사양 특성을 일치하도록 변경합니다. 오류를 무시합니다.

비종료 선

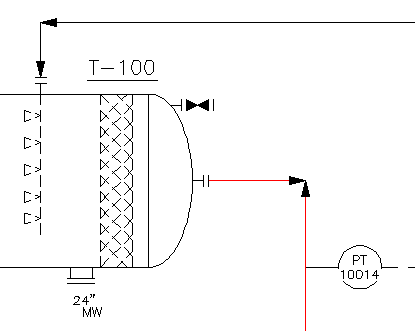

예:
설명:	프로세스 선이 끝 선 구성요소와의 연결을 통해 종료되지 않거나 통풍구, 급수 윤곽, 배수 또는 기타 유요한 종료자를 나타내는 끝 선 기호로 끝나지 않습니다.
해결 방법:	다른 선 또는 구성요소와의 연결을 작성합니다. 오류를 무시합니다.

연결되지 않은 구성요소

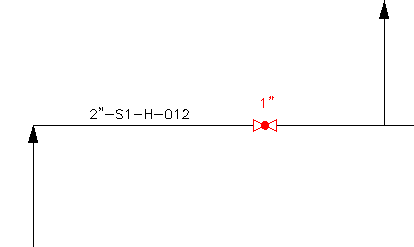

예:
설명:	선 및 연관된 구성요소가 연결된 것처럼 보이더라도 실제로 연결이 존재하지 않습니다. 이 오류는 적절한 연결이 설정되지 않은 경우 또는 구성요소를 선에서 멀리 끌어온 경우에 발생할 수 있습니다.
해결 방법:	다른 선 또는 구성요소와의 연결을 작성합니다. 특정 규칙이 다음 구성요소에 적용됩니다. 장비: 모든 부착점이 스키매틱 선에 연결되어야 합니다. 일반 기기: 하나 이상의 신호 선이 일반 기기에 연결되어야 합니다. 인라인 기기 및 제어 밸브: 이러한 구성요소는 파이프 선에 배치되어야 합니다. 탱크 및 용기: 탱크 또는 용기는 하나 이상의 파이프 선에 연결되어야 합니다. 배치 점이 있는 탱크 및 용기는 배치 점의 파이프 선에 연결되어야 합니다. 오류를 무시합니다.

흐름 방향 충돌

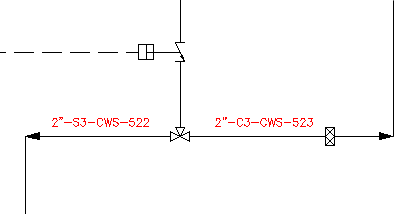

예:
설명:	선 또는 구성요소의 흐름 방향이 잘못되었습니다.
해결 방법:	흐름 방향을 업데이트합니다. 오류를 무시합니다.

고립된 주석

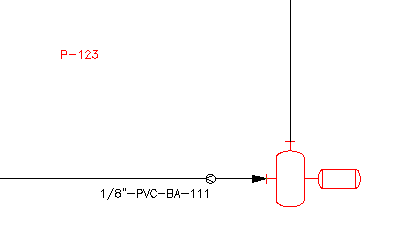

예제:
설명:	주석 태그가 연관된 구성요소에서 멀리 이동되었습니다.
해결 방법:	주석을 연관된 객체의 허용되는 거리 또는 공차 내로 끌어오거나 새 좌표를 입력합니다. 오류를 무시합니다.

해석되지 않은 오프 페이지 커넥터

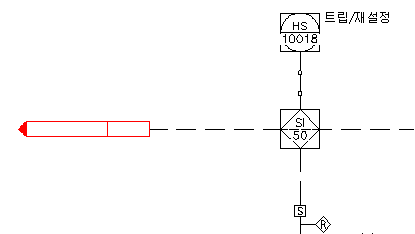

예:
설명:	현재 도면을 다른 도면과 연결하는 데 사용된 오프 페이지 커넥터가 유효한 프로젝트 위치를 지정하지 않습니다.
해결 방법:	다른 도면에서 유효한 커넥터를 지정합니다. 오류를 무시합니다.
