대부분의 Plant 객체에 대해 특성 값이 포함된 태그 형식을 빌드할 수 있습니다. 기존 형식을 수정하거나 새 형식을 작성할 수 있습니다.

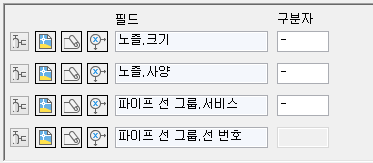

다음은 선 세그먼트의 태그를 수정하는 데 사용되는 대화상자의 일부입니다. 기본적으로 이 태그는 선 세그먼트 자체의 특성(크기 및 사양) 및 파이프 선 그룹의 특성(서비스 및 선 번호)을 포함합니다.
태그 형식은 프로젝트 전체의 클래스 정의에 대해 설정됩니다. 대부분의 기본 태그는 클래스 정의 수준(예: 장비와 같은 클래스 정의 유형)의 태그 항목에 대한 형식을 지정합니다.
태그 형식에서 클래스, 도면 또는 프로젝트의 특성을 사용할 수 있습니다. 예를 들어, 구성요소의 태그에 클래스 속성(예: 사양), 도면 속성(예: 영역) 또는 프로젝트 속성(예: 프로젝트 번호)을 포함할 수 있습니다.
일반적으로 태그 특성은 고유해야 합니다. 유형이 서로 다른 항목도 고유한 태그가 있어야 합니다. 예를 들어, A-123 태그를 펌프에 지정한 경우 동일한 태그를 탱크에 지정할 수 없습니다.
태그 고유성에 대한 두 가지 예외는 다음과 같습니다.
- 선 세그먼트 태그는 동일할 수 있습니다. 선 그룹의 태그 특성은 고유해야 하지만 해당 선 그룹 내 선 세그먼트의 태그 특성은 동일할 수 있습니다.
- 여러 도면에 걸쳐 있는 큰 구성요소에는 중복 태그가 있을 수 있습니다. 중복 태그는 동일한 항목의 여러 부품을 나타낼 수 있습니다. 예를 들어, 오프 페이지 커넥터를 사용하여 여러 도면에 걸쳐 있는 선은 각 도면에서 동일한 태그를 유지할 수 있습니다.
이 정보는 태그에 저장되며 도면의 주석에 표시될 수 있습니다. 주석 스타일에 사용된 블록에 따라 콜아웃에 표시되는 정보가 결정됩니다.
태그 형식은 해당 값을 다른 특성에서 획득하는 특성을 포함할 수 있습니다. 예를 들어, 선이 해당 단위 값을 프로젝트 수준의 특성에서 획득하는 경우 이 획득 특성을 태그 형식에 사용할 수 있습니다. 이 경우 프로젝트 수준의 단위 값이 변경되면 해당 특성이 하위 부품으로 포함된 모든 태그가 변경 사항을 반영하도록 업데이트됩니다.
파이프는 자동으로 그룹화되는 유일한 구성요소입니다. 파이프 선 그룹은 실제 도면요소는 아니지만 다른 구성요소와 마찬가지로 파이프 선 그룹에 대한 태그 형식을 설정할 수 있습니다.
파이프 선 그룹의 기본 태그 형식은 선 번호입니다. 필요에 따라 다른 특성(예: 서비스)을 추가할 수 있습니다.
