구성요소를 작성하고 파이프 클래스 및 형상을 지정하고 크기 범위를 설정한 다음 카탈로그에 추가할 수 있습니다.
- 카탈로그 탭에서 구성요소 작성을 클릭합니다.
- 그래픽 선택 아래에서 Plant 3D 파라메트릭 그래픽을 클릭합니다.

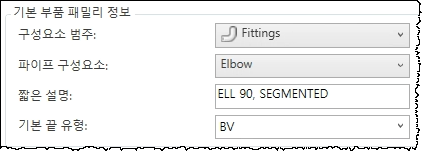

- 기본 부품 패밀리 정보 아래에서 다음 작업을 수행합니다.
- 구성요소 범주(예: 피팅)를 선택합니다.
- 파이프 구성요소 유형(예: 엘보)을 선택합니다.
- 짧은 설명(예: 엘보 90, 세그먼트)을 입력합니다.
- 기본 끝 유형(예: BV)을 선택합니다.
기본 끝 유형이 카탈로그에 없는 경우 값을 입력할 수도 있습니다.
- 그래픽 선택에서 옆으로 스크롤하여 구성요소 이미지를 확인합니다.
- 구성요소 이미지(예: 연귀된 절곡부)를 클릭합니다.

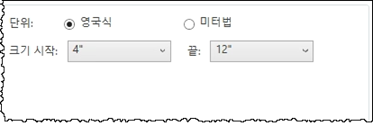

- 기본 부품 패밀리 정보 아래에서 초기 크기 범위(예: 4"~12")를 지정합니다.
카탈로그에 부품을 추가한 후 크기를 추가 및 제거할 수 있습니다.
- 작성을 클릭합니다.
