Za pomocą tego podzespołu tworzona jest reprezentacja przekroju poprzecznego pasa ruchu wstawianego od wewnętrznej krawędzi nawierzchni drogi w kierunku punktu korony.
Dla linii trasowania linii bazowej modelu korytarza używana jest wartość nachylenia przechyłki pasa zewnętrznego. Struktura nawierzchni drogi jest zgodna ze standardami podanymi w temacie „Struktura nawierzchni drogi na sekcjach utwardzonych” w pomocy do programu Autodesk Civil 3D.
Dołączenie
Punkt dołączenia znajduje się na wewnętrznej krawędzi pasa na powierzchni nachylenia końcowego. Komponent ten można dołączyć z lewej lub prawej strony.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Bok |
Określa stronę, po której ma zostać umieszczony podzespół |
Lewy/prawy |
Prawy |
|
Punkt korony na wewnętrznej |
Określa przypisanie do wewnętrznej krawędzi jezdni kodu Korona |
Tak/Nie |
Tak |
|
Szerokość |
Szerokość pasa od odsunięcia krawędzi wewnętrznej do odsunięcia krawędzi zewnętrznej. |
Liczbowy, dodatni |
3.6 m 12.0 stopy |
|
Głębokość Naw1 |
Grubość warstwy Naw1 (zero oznacza pominięcie) |
Liczbowy, nieujemny |
0.025 m 0.083 stopy |
|
Głębokość Naw2 |
Grubość warstwy Naw2 (zero oznacza pominięcie) |
Liczbowy, nieujemny |
0.025 m 0.083 stopy |
|
Głębokość podstawowa |
Grubość warstwy podstawowej (zero oznacza pominięcie) |
Liczbowy, nieujemny |
0,100 m 0.333 stopy |
|
Głębokość dolnej warstwy nośnej |
Grubość warstwy nośnej (zero oznacza pominięcie) |
Liczbowy, nieujemny |
0.300 m 1.0 stopy |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
|
Parametr |
Opis |
Stan |
|---|---|---|
|
Szerokość |
Może posłużyć do zastąpienia stałej wartości szerokości pasa i połączenia krawędzi pasa z linią trasowania odsunięcia. Następujące typy obiektów można zastosować jako obiekty docelowe do określania szerokości: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. |
Opcja |
|
Rzędna korony |
Może posłużyć do zastąpienia normalnego nachylenia pasa ruchu i połączenia zewnętrznej krawędzi pasa ruchu z rzędną profilu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania rzędnej: profile, polilinie 3D, linie charakterystyczne lub figury pomiarowe. |
Opcja |
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
SE AOR nieobsługiwane |
Ten podzespół nie wpływa na obliczenie punktów obrotu osi obrotu przechyłki. Jeśli jest używany w podzespole, który będzie używany do obliczenia osi obrotu, |
1 (Prawda) |
|
Szerokość pasa ruchu |
Szerokość nachylenia pasa |
Liczbowy |
|
Nachylenie pasa % |
Nachylenie pasa (w %) |
Liczbowy |
będą wyświetlane w układzie. Aby uzyskać więcej informacji, zobacz Zachowanie

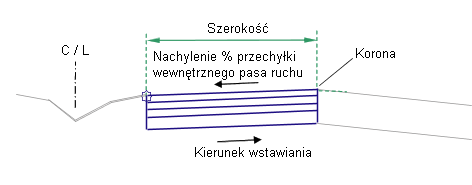

Nachylenie przechyłki pasa wewnętrznego pobierane jest ze specyfikacji linii trasowania linii bazowej i znak algebraiczny tej wartości jest odwracany. Podczas wstawiania w lewo uzyskuje się i odwraca nachylenie prawego pasa zewnętrznego, a w przeciwnym przypadku — nachylenie lewego pasa zewnętrznego. Proces rozpoczynany jest w punkcie dołączenia i wstawiana jest powierzchnia nachylenia końcowego oraz równoległe podłoże przy użyciu podanej szerokości, głębokości i odwrotnym nachyleniu przechyłki. Pionowe połączenia zamykają obustronnie kształt pasa.
Jeśli podczas modelowania korytarza, do szerokości przypisana zostanie nazwa linii trasowania odsunięcia, szerokość pasa zmieni się, by dopasować odsunięcie linii trasowania.

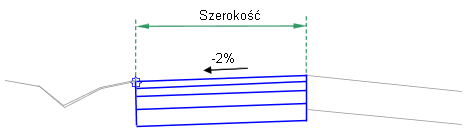

Działanie w trybie układu
W trybie układu są wyświetlane przez ten podzespół połączenia warstw: końcowej, bazowej i dolnej nośnej o danej szerokości i głębokości, przy nachyleniu -2%.
Punkt, połączenie i kody kształtu
W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.
|
Punkt, połączenie lub kształt |
Kod |
Opis |
|---|---|---|
|
P1 |
ETW |
Wewnętrzna krawędź pasa na nachyleniu końcowym. |
|
P2 |
Crown |
Zewnętrzna krawędź pasa (w punkcie korony) na nachyleniu końcowym |
|
P3 |
ETW_Pave1 |
Wewnętrzna krawędź pasa na Naw1 |
|
P4 |
Crown_Pave1 |
Zewnętrzna krawędź pasa na Naw1 |
|
P5 |
ETW_Pave2 |
Wewnętrzna krawędź pasa na Naw2 |
|
P6 |
Crown_Pave2 |
Zewnętrzna krawędź pasa na Naw2 |
|
P7 |
KJ_Baza |
Wewnętrzna krawędź pasa na warstwie bazowej |
|
P8 |
Korona_Baza |
Zewnętrzna krawędź pasa na warstwie bazowej |
|
P9 |
KJ_Noś |
Wewnętrzna krawędź pasa na dolnej warstwie nośnej |
|
P10 |
Korona_Noś |
Zewnętrzna krawędź pasa na dolnej warstwie nośnej |
|
L1 |
Top, Pave |
Powierzchnia nachylenia końcowego |
|
L2 |
Pave1 |
|
|
L3 |
Pave2 |
|
|
L4 |
Warstwa bazowa |
|
|
L5 |
Dolna warstwa nośna Rzędna odniesienia |
|
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Warstwa podstawowa |
|
|
S4 |
Dolna warstwa nośna |

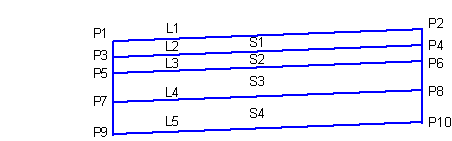

Schemat kodowania
