Ćwiczenie 4: Przebudowa korytarza i analiza wyników

W tym ćwiczeniu zostaną zresetowane obiekty docelowe korytarza, przebudowany zostanie korytarz, a następnie zostanie przeanalizowany wpływ podzespołu warunkowego na model korytarza.

Ćwiczenie stanowi kontynuację części Ćwiczenie 3: Dostosowywanie właściwości podzespołu warunkowego.

Ustawianie obiektów docelowych i przebudowa korytarza

1. Otwórz Assembly-2c.dwg, która jest dostępna w folderze rysunków samouczka.

   Rysunek zawiera zespół korytarza zaprojektowany w trzech poprzednich ćwiczeniach.

2. Na rysunku kliknij korytarz Korytarz — (1).
3. Kliknij kartę Korytarzpanel Modyfikuj korytarzlistę rozwijanąWłaściwości korytarzaWłaściwości korytarza .
4. W oknie dialogowym Właściwości korytarza, na karcie Parametry kliknij opcję Ustaw wszystkie obiekty docelowe.
5. W oknie dialogowym Odwzorowanie obiektu docelowego w kolumnie Nazwa obiektu kliknij polecenie <Kliknij tutaj, aby wybrać wszystkie>.
6. W oknie dialogowym Wybierz powierzchnię kliknij opcję Teren istniejący.
7. Trzykrotnie kliknij przycisk OK, aby zamknąć okna dialogowe i przebudować korytarz.

Analiza przebudowanego korytarza

1. Na pasku narzędzi Pokaż/edytuj narzędzia przekroju korytarza kliknij przycisk , aby powrócić do pikiety 0+00.

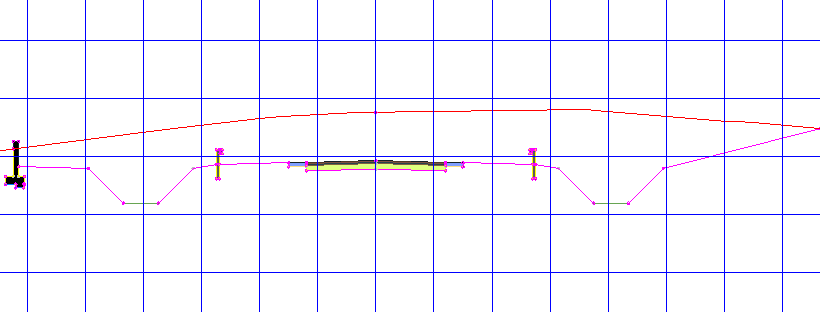

   W kilku początkowych pikietach korytarz znajduje się w warunku względnie głębokiego nasypu. W części Ćwiczenie 2: Dodawanie w podzespołów warunkowych do zespołu korytarza, dołączyłeś podzespół TarasRzutowanie do podzespołu warunkowego Nasyp 5.00: 10000.00. Warunek nasypu w tej pikiecie jest większy niż 5.0001’, dlatego zastosowany został podzespół TarasRzutowanie.


2. Kliknij ośmiokrotnie przycisk , aby przesunąć widok do pikiety 2+00.

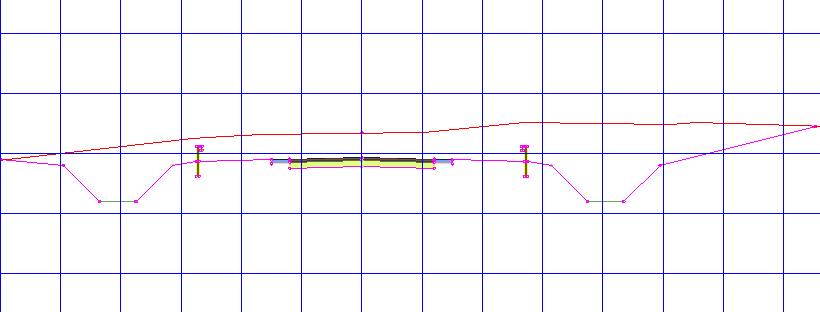

   W pikiecie 2+00 korytarz przechodzi w warunek wykopu. W tej pikiecie wykop jest mniejszy niż 5.0000’, dlatego za rowem stosowany jest podzespół OdsunięcieRzutowaniaWzględemPowierzchni.


3. Kliknij ponownie przycisk .

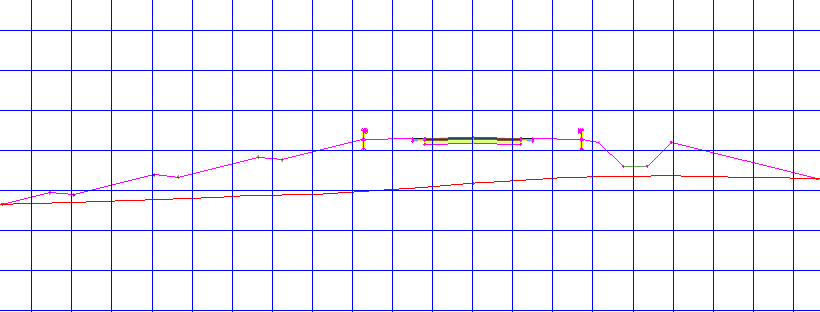

   W pikiecie 2+25 rozpoczyna się warunek wykopu większy niż 5.0001’. Za rowem zastosowane są podzespoły SzerokośćNachylenieRzutowania i ŚcianaOporowaPionowa, tak jak to zostało uprzednio określone.


4. Kontynuuj analizę warunków wykopu i nasypu wzdłuż korytarza, korzystając z przycisków .

Zadania uzupełniające: Powtórz poznane czynności z prawej strony zespołu korytarza. Sprawdź różne kombinacje podzespołów rzutowania z podzespołem WarunkowyWykopLubNasyp i przeanalizuj wyniki.

Aby kontynuować naukę, przejdź do następnego samouczka: Zapisywanie i współdzielenie zespołów korytarza.
