Ćwiczenie 3: Przegląd cech profilu powierzchni

Celem tego ćwiczenia jest analiza niektórych informacji wyświetlanych w profilu i w widoku profilu.

Ćwiczenie stanowi kontynuację części Ćwiczenie 2: Zmiana stylu profilu.

Analiza cech widoku profilu

1. Otwórz Profile-2C.dwg, który znajduje się w folderze rysunków samouczka.

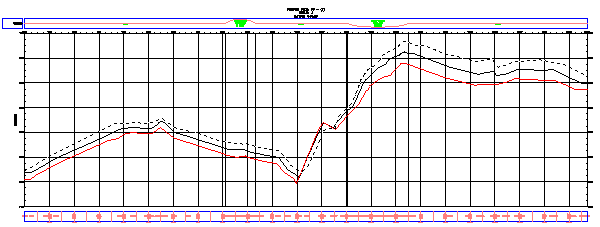

2. Powiększ dolny widok profilu PV - (1), aby wyraźnie było widać trzy linie profilu.
3. Wybierz najwyższą białą linię profilu (profil prawego odsunięcia), uważając, aby nie wybrać siatki widoku profilu. Kliknij prawym przyciskiem myszy. Kliknij polecenie Edytuj geometrię profilu.

   Wyświetlony zostanie pasek Narzędzia układu profilu. Zauważmy, że wzdłuż profilu nie są wyświetlane żadne uchwyty edycyjne, a większość formantów na pasku narzędzi Narzędzia układu profilu jest szara i niedostępna. Ten profil ma charakter dynamiczny. Jest on połączony z wartościami rzędnych powierzchni, w związku z czym żadnej części linii nie można edytować.


4. Na pasku narzędzi Narzędzia układu profilu kliknij przycisk .

   W oknie Panorama zostanie wyświetlona perspektywa Obiekty profilu. Tabela zawiera różne przydatne dane o nachyleniu dotyczące całego profilu. Tu również szare wartości są niedostępne i nie można ich edytować. Edycja tych wartości mogłaby zaburzyć integralność łącza między profilem i powierzchnią.

5. Naciśnij klawisz Esc, aby usunąć zaznaczenie profilu prawego odsunięcia.
6. Kliknij czerwoną linię profilu (lewe odsunięcie).

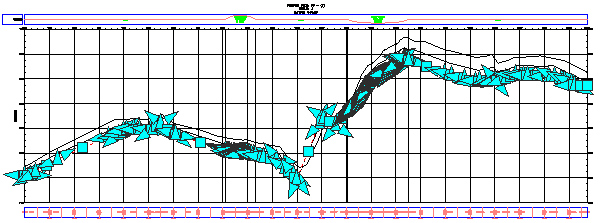

   Zauważmy, że uchwyty edycji pojawiają się wzdłuż profilu. Po oddaleniu widać, że ten sam profil jest również zaznaczony w drugim widoku profilu. W przypadku edycji profilu za pomocą uchwytów w jednym widoku profilu te same zmiany są wprowadzane w drugiej kopii profilu.



   Ponieważ linia ma charakter profilu statycznego i jest odłączona od powierzchni, można ją modyfikować na różne sposoby, w tym kopiować i przesuwać. Nie należy tej linii zmieniać, jeśli ma pełnić rolę migawki powierzchni w danym momencie.

   Zauważmy, że w tabeli Obiekty profilu wyświetlane są teraz dane projektowe profilu lewego odsunięcia, których wartości można edytować. Z chwilą wybrania profilu lewego odsunięcia stał się on aktywnym profilem dla narzędzi edycji.

7. Zamknij pasek Narzędzia układu profilu.

   Nastąpi zamknięcie paska narzędzi Narzędzia układu profilu i perspektywy Obiekty profilu oraz anulowanie zaznaczenia profilu lewego odsunięcia na rysunku.

Aby kontynuować naukę, przejdź do następnego samouczka — Korzystanie z profili układów.
