Ćwiczenie 2: Zmiana stylu profilu

Celem ćwiczenia będzie zmiana stylu profilu na dwa różne sposoby.

Najpierw styl profilu zostanie zmieniony globalnie, co spowoduje zmianę wyglądu profilu we wszystkich widokach profilu. Następnie styl profilu zostanie nadpisany w widoku jednego profilu. Na koniec zostaną ukryte profile odsunięte.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Tworzenie i wyświetlanie profili powierzchni z odsunięciami.

Utwórz widok profilu

1. Otwórz Profile-2B.dwg, który znajduje się w folderze rysunków samouczka.
2. Kliknij kartę Narzędzia główne panel Widoki profilu i przekroju listę rozwijaną Widok profilu Utwórz widok profilu Wyszukiwanie .
3. W kreatorze Utwórz widok profilu, na stronie Ogólne, w obszarze Wybierz linię trasowania kliknij pozycję Ridge Road.
4. Kliknij przycisk Opcje wyświetlania profilu.
5. W obszarze Określ opcje wyświetlania profilu, w kolumnie Styl kliknij dwukrotnie komórkę profilu Lewe odsunięcie.
6. W oknie dialogowym Wskaż styl profilu wybierz opcję Standardowy. Kliknij przycisk OK.
7. W kolumnie Nazwa zaznacz pierwszy wiersz. Naciśnij klawisz Shift i zaznacz ostatni wiersz.
8. W kolumnie Etykiety kliknij dwukrotnie jedną z komórek.
9. W oknie dialogowym Wskaż zestaw etykiet profilu wybierz opcję <Brak>. Kliknij przycisk OK.
10. W kreatorze Utwórz widok profilu kliknij przycisk Utwórz widok profilu.
11. Przewiń do miejsca ponad górą pierwszego widoku profilu i kliknij na rysunku.

    Zostanie narysowany nowy widok profilu — PV - (2). Profil lewego odsunięcia ma taki sam kolor jak dwa pozostałe profile.

12. Przewiń widok w oknie do dolnego widoku profilu, PV - (1).

    Zwróć uwagę, że kolor jego linii lewego odsunięcia również się zmienił. Profil lewego odsunięcia zmienił się, ponieważ zmieniono styl profilu, co wpływa na każde wystąpienie profilu w każdym widoku profilu na rysunku.



Zmiana stylu profilu

1. Wybierz siatkę widoku profilu PV - (1). Kliknij prawym przyciskiem myszy. Kliknij polecenie Właściwości widoku profilu.
2. Kliknij kartę Profile.

   Opcje zawarte na tej karcie umożliwiają modyfikację właściwości linii profilu po jej narysowaniu w widoku profilu.

3. Na karcie Profile przewijaj, aż zobaczysz kolumny Styl i Nadpisz styl.
4. W kolumnie Nadpisz styl dla lewego odsunięcia kliknij dwukrotnie pole wyboru.
5. W oknie dialogowym Wskaż styl profilu wybierz opcję Teren istniejący. Kliknij przycisk OK.
6. W oknie dialogowym Właściwości widoku profilu kliknij przycisk Zastosuj.

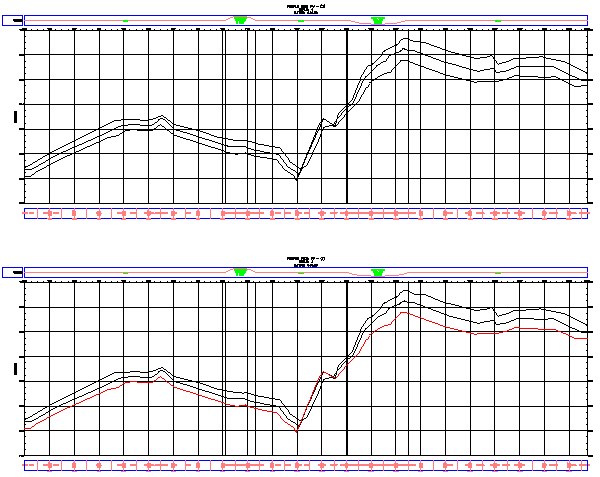

   Kolor profilu Lewe odsunięcie zmieni się na czerwony (odzwierciedlając styl Teren istniejący) w widoku profilu PV — (1), ale nie w widoku profilu PV — (2). Profile lewego odsunięcia są inne, ponieważ nadpisano styl profilu dla określonego widoku profilu, ale nie zmieniono samego stylu profilu. Zastąpienia stylu można użyć do zachowania stylu profilu w widoku profilu, zabezpieczając go przed późniejszymi zmianami stylu.



   Zadania uzupełniające: w oknie dialogowym Właściwości widoku profilu usuń zaznaczenie pola wyboru Nadpisz styl przy lewym odsunięciu. Kliknij kolumnę Styl tego odsunięcia, zmień je na Standard, a następnie kliknij przycisk Zastosuj. Zmieni to styl profilu i wpłynie na wyświetlanie obu widoków profilu na rysunku.

   Uwaga:

   Linia lewego odsunięcia pełni rolę przybliżonego i statycznego profilu terenu leżącego wzdłuż linii energetycznej. Opcjonalnie aby zobaczyć rzeczywisty profil, na podstawie linii trasowania linii energetycznej należy utworzyć profil i widok profilu.

Aby kontynuować, przejdź do części Ćwiczenie 3: Przegląd cech profilu powierzchni.
