Ćwiczenie 2: Tworzenie widoków przekrojów

W tym ćwiczeniu utworzony zostanie widok przekroju dla zakresu linii próbkowania.

Najpierw należy zmodyfikować niektóre ustawienia widoków przekrojów.

Ćwiczenie stanowi kontynuację części Ćwiczenie 1: Tworzenie linii próbkowania.

Zmiana stylu wydruku grupy

1. Otwórz Sections-Views-Create.dwg, który znajduje się w folderze rysunków samouczka.
2. W oknie Obszar narzędzi na karcie Ustawienia rozwiń kolekcję Widok przekrojuStyle wydruku grupy. Wybierz styl Podstawowy. Kliknij prawym przyciskiem myszy. Kliknij przycisk Edycja.
3. W oknie dialogowym Styl wydruku grupy kliknij kartę Wyświetlanie.
4. W obszarze Wyświetlanie komponentu, w wierszu Obszar wydruku zmień parametr Kolor na Czerwony.

   Kolory ułatwiają identyfikację zakresu arkusza, a także fragmentu arkusza zawierającego widoki przekroju. Komponenty te będzie można zaobserwować podczas tworzenia widoków przekroju w dalszej części tego ćwiczenia.

5. Kliknij przycisk OK.

Określanie podstawowych parametrów widoku przekroju

1. Kliknij kartę Narzędzia główne panel Widoki profilu i przekroju listę rozwijaną Widoki przekrojuUtwórz wiele widoków Wyszukiwanie .
2. W oknie kreatora Utwórz wiele widoków przekroju na stronie Ogólne określ następujące parametry:
   • Wybierz linię trasowania: Oś (1)
   • Nazwa grupy linii próbkowania: SLG-1
   • Zakres pikiet: Określony przez użytkownika
   • Początek: 0+00.00
   • Koniec: 10+00.00
   • Styl widoku przekroju: Przekrój drogi
3. Kliknij przycisk Dalej.

Określanie stylu wydruku i szablonu układu

Na stronie Położenie przekroju należy określić sposób wyświetlania widoków przekroju i ich ustawienie w arkuszach. Wybierz szablon, skalę rzutni i styl wydruku grupy.

1. W obszarze Opcje położenia wybierz opcję Tworzenie.
   Uwaga:

   Opcja Szkic umożliwia tworzenie widoków przekroju wyłącznie na bieżącym rysunku. Nie można generować arkuszy na podstawie widoków przekroju szkicu.

2. W obszarze Szablon arkusza przekroju poprzecznego kliknij przycisk .
3. W oknie dialogowym Wybierz układ jako szablon arkusza kliknij przycisk .
4. Upewnij się, że w Lokalnym folderze szablonów wybrany jest plik Civil 3D (Imperial) Section.dwt. Kliknij przycisk Otwórz.
5. W oknie dialogowym Wybierz układ jako szablon arkusza, w obszarze Wybierz układ do tworzenia nowych arkuszy wybierz pozycję ARCH D Section 40 Scale.
6. Kliknij przycisk OK.
7. W kreatorzeUtwórz wiele widoków przekroju, w obszarze Styl wydruku grupy wybierz opcję Podstawowy.
8. Kliknij przycisk Dalej.

Określanie odsunięć widoku przekroju

1. Na stronie Zakres odsunięcia, w obszarze Zakres odsunięcia wybierz opcję Automatycznie.

   Zauważmy że wartości w polach Lewo i Prawo wynoszą 150. Jest to szerokość pasma linii próbkowania, która została określona w części Ćwiczenie 1: Tworzenie linii próbkowania.

2. Kliknij przycisk Dalej.

Określanie wysokości widoków przekroju

1. Na stronie Zakres rzędnych określ następujące parametry:
   • Określony przez użytkownika: Zaznaczone
   • Wysokość: 100.000’
   • Opcje wysokości widoków przekroju: Podążaj za przekrojem .
   • Wybierz przekrój: EG

   Te ustawienia określają, że wszystkie widoki przekrojów będą miały wysokość 100 stóp, a rzędna będzie podążać za rzędną powierzchni EG.

2. Kliknij przycisk Dalej.

Określanie próbkowanych przekrojów i etykiet

Strona Opcje wyświetlania przekroju określa style obiektu i etykiety dla próbkowanych obiektów. Celem tego ćwiczenia jest zablokowanie etykiet.

1. Na stronie Opcje wyświetlania przekroju w kolumnie Przytnij siatkę kliknij wiersz Korytarz - (1) Góra.
2. W wierszu EG kliknij wartość znajdującą się w kolumnie Zmień etykiety.
3. W oknie dialogowym Wybierz zestaw stylu wybierz opcję Bez etykiet. Kliknij przycisk OK.
4. Powtórz czynności 2 i 3, aby zastosować styl Bez etykiet do powierzchni Korytarz — (1) góra i Korytarz — (1) odniesienie.
5. Kliknij przycisk Dalej.

Określanie ustawień pasm danych

1. Na stronie Pasma danych w obszarze Wybierz zestaw pasm wybierz opcję Pikieta główna.
2. W obszarze Ustal właściwości pasma określ następujące parametry:
   • Powierzchnia 1: Korytarz (1) — Góra
   • Powierzchnia 2: Korytarz (1) — Odniesienie

Tworzenie i sprawdzanie widoków przekroju

1. Kliknij przycisk Utwórz widoki przekroju.
2. W odpowiedzi na monit Identyfikuj początek układu widoku przekroju wybierz punkt w górnej rzutni.
3. Powiększ obraz, tak aby wyświetlić jeden z arkuszy.

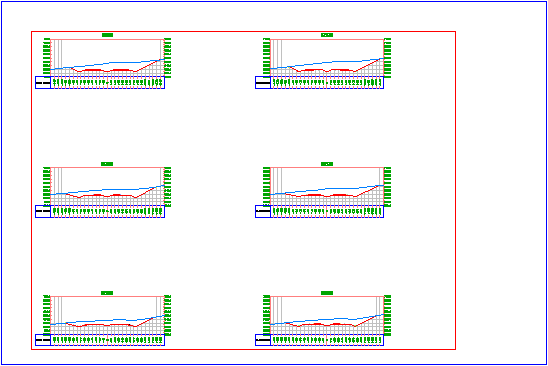

   Grupy widoków przekroju są ułożone wewnątrz dwóch prostokątów. Kolor prostokątów został określony na początku tego ćwiczenia:

   • Niebieski prostokąt reprezentuje zakres arkusza.
   • Czerwony prostokąt reprezentuje zakres obszaru wydruku, w którym umieszczone są widoki przekroju.

   Podczas tworzenia arkuszy przekroju obszar pomiędzy czerwonym i niebieskim prostokątem zawiera tabelkę rysunkową, ramkę i inne informacje znajdujące się w wybranym arkuszu tworzenia dokumentacji.

   Arkusze przekroju zostaną utworzone w ćwiczeniu Tworzenie arkuszy przekroju.


4. Powiększ obraz, tak aby wyświetlić jeden z widoków przekroju.


Aby kontynuować naukę, przejdź do następnego samouczka: Dodawanie danych do widoku przekroju.
