Aby edytować sieć przewodów rurowych przy użyciu narzędzi układu
Polecenia edycji są tymi samymi poleceniami, których używa się do tworzenia sieci rurociągów.
- Kliknij na rysunku część w sieci przewodów rurowych. Kliknij opcję Edytuj sieć.
- Kliknij przycisk w oknie dialogowym Narzędzia układu sieci, aby dodać, zmienić lub usunąć części sieci przewodów rurowych lub zmienić powierzchnię, linię trasowania lub listę części, do których istnieją odnośniki.
Aby edytować sieć przewodów rurowych przy użyciu Panoram sieci przewodów rurowych
Opcja Widok tabelaryczny sieci rurociągów służy do wyświetlania wszystkich komponentów będących częścią sieci rurociągów.
- Wybierz sieć przewodów rurowych na rysunku. Kliknij część prawym przyciskiem myszy i kliknij opcję Edytuj sieć.
- Na pasku Narzędzia układu sieci kliknij
.
Uwaga: Można edytować tylko dostępne wartości. Nie można edytować danych w wyłączonych komórkach (szarych).
Edycja rury za pomocą uchwytów
- Kliknij na rysunku rurę w sieci przewodów rurowych.

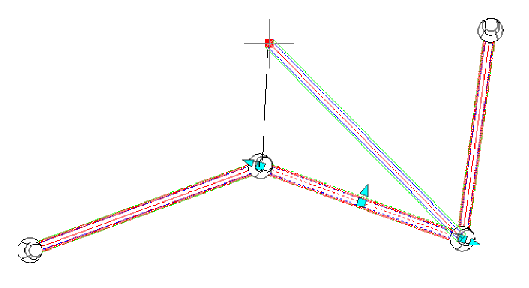

Poniższa ilustracja demonstruje uchwyty dla rury w sieci przewodów rurowych:
- Wykonaj jedną z poniższych czynności:
- Użyj uchwytów zakończeń do zmiany długości rury.
- Użyj uchwytu środka do zmiany lokalizacji rury.
- Użyj uchwytu środka zmiany rozmiaru do zmiany szerokości rury.
Aby użyć uchwytów do edycji struktury
- Aby przemieścić na rysunku strukturę, do której podłączonej są rury, kliknij uchwyt środka struktury i przesuń go w nowe miejsce.
- W widoku profilu uchwyty głębokości włazu lub zbiornika ściekowego umożliwiają regulowanie rzędnej obydwu elementów.
