Uchwytów można użyć, aby przenieść, skrócić lub wydłużyć rurę albo obiekty strukturalne bądź zmienić rozmiar rury.
Niektóre zachowania edycji przy użyciu uchwytów dla rur i struktur są podobne do działania takiej edycji dla linii trasowania.
Edycja rur przy użyciu uchwytów
Przenoszenie rury w sieci przewodów rurowych przy użyciu uchwytów powoduje, że struktury połączone z rurą zostają odłączone, gdy edytowany koniec jest przesuwany do innego położenia w sieci.
Jeśli koniec rury jest połączony ze strukturą, rura jest od niej odłączana. Jeśli chwycisz i przeniesiesz koniec rury do innej struktury, po wyświetleniu glifu w pobliżu uchwytu rurę można podłączyć do tej struktury.
Edycja za pomocą uchwytów rury, która połączona jest ze strukturą, nie powoduje jednoczesnego przeniesienia struktury. W zależności od zachowania włazu i zbiornika ściekowego w danej strukturze wymagane może być pionowe dostosowanie struktury w celu dopasowania nowej rzędnej zbiornika ściekowego lub górnej części beczki w przypadku, gdy rura jest odłączona od struktury.
Edycja struktury przy użyciu uchwytów
Podczas edycji położenia struktury wszystkie podłączone do niej zakończenia rur przenoszone są razem ze strukturą. Rzędne pierwotnych zakończeń rury podłączonych do struktury są zachowywane.
Edycja za pomocą uchwytów i połączenia
Następujące działanie dotyczy połączeń rur i struktur:
- Podczas przesuwania, wydłużania lub skracania rury poprzez edycję za pomocą uchwytów połączenia z innymi strukturami połączonymi z rurą zostaną utracone. Od tej reguły jest tylko jeden wyjątek: jeśli edytowana rura zostanie przeniesiona do nowej lokalizacji w strukturze, do której była poprzednio podłączona, połączenia są zachowywane.
- Podczas edycji przy użyciu uchwytów rury podłączonej do struktury przeniesienie rury nie powoduje przeniesienia struktury. Rura jest odłączana od struktury. Jedyna zmiana, jaką ten typ edycji może wywrzeć, jest zmiana rozmiaru struktury w pionie w celu dostosowania do nowej rzędnej zbiornika ściekowego lub góry beczki, gdy rura jest odłączona.
- Podczas edycji rury za pomocą uchwytów, jeśli nie zostanie użyta trójwymiarowa lokalizacja względem obiektu (każda wartość różna od zera), podczas dołączania rury do nowej struktury przy użyciu edycji uchwytów zachowywana jest rzędna zakończenia rury.
- Gdy rura edytowana przy użyciu uchwytów przesunięta zostanie nad istniejącą rurę, przerywając ją, zakończenie edytowanej rury zostanie przesunięte do rzędnej przerywanej rury.
Rury i dane rzędnych
Podczas edycji rury za pomocą uchwytów, jeśli nie zostanie użyta trójwymiarowa lokalizacja względem obiektu (każda wartość różna od zera), podczas dołączania rury do nowej struktury utrzymywana jest rzędna zakończenia rury.
Gdy rura jest edytowana przy użyciu uchwytów i zostanie przesunięta nad istniejącą rurę, przerywając ją, zakończenie edytowanej za pomocą uchwytów rury zostanie przesunięte do rzędnej przerywanej rury.
Uchwyty na końcach rury wydłużają jej zakończenie w widoku planu 2D z zachowaniem nachylenia rury. Tryb lokalizacji 3D nie wpływa na rzędne rury, gdy używany jest uchwyt wydłużania lub uchwyty zmiany wielkości.
Lokalizacja według punktów 3D
Podczas przeglądania i edycji sieci przewodów rurowych w widoku planu można szybko edytować nie tylko dwuwymiarową geometrię rury, ale także używać lokalizacji 3D w celu zmiany rzędnej jednego lub obu końców rury.
Wolny uchwyt punktu końcowego

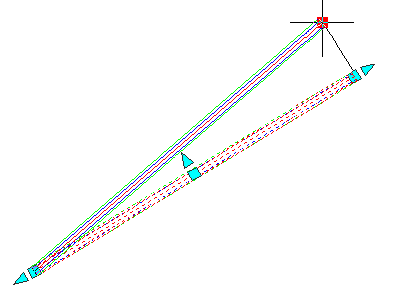

W widoku planu kliknięcie wolnego uchwytu punktu końcowego powoduje przesunięcie wybranego punktu końcowego rury do wskazanego nowego punktu. Środek i przeciwne zakończenie rury w trakcie tego trybu edycji są zachowywane. W przypadku rury zakrzywionej zachowanie to jest identyczne do zachowania łuku w programie AutoCAD.
Wolny uchwyt środka

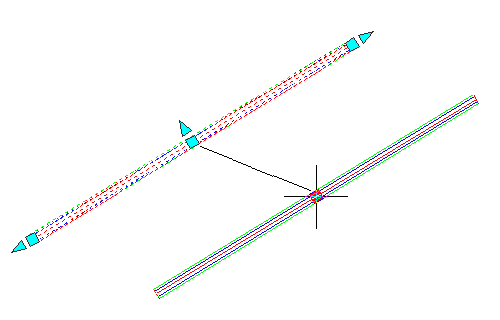

Uchwyt ten powoduje przesunięcie całej rury do wskazanego nowego punktu. W rurze zakrzywionej uchwyty środka działają tak, jak łuk programu AutoCAD: zakończenia rury są zachowywane, a kursor działa jak lokalizacja wymuszająca.
Uchwyt wiązania długości
Rurę można skrócić lub wydłużyć za pomocą uchwytów na jej końcu. Skracane i wydłużane jest tylko zakończenie edytowane przy użyciu uchwytu. Kierunek rury nie ulega zmianie w trakcie tego typu edycji przy użyciu uchwytów.
Uchwyt środka wiązania zmiany rozmiaru
Uchwyt środka zmiany rozmiaru umożliwia zmianę rozmiaru rury na podstawie rozmiarów dostępnych na liście części i w katalogu części dla wybranej rury.
Gdy zostanie użyty uchwyt środka zmiany wielkości rury, obok rury wyświetlane są równoległe linie. Każda linia reprezentuje dostępną szerokość rury. Tekst etykiety narzędzi wyświetla szerokość rury. Używając lokalizacji względem każdej z równoległych linii można wybrać nową szerokość rury.
