Podczas przesuwania struktury wszystkie podłączone do niej zakończenia rur przesuwane są razem ze strukturą.
Rzędne pierwotnych zakończeń rury podłączonych do struktury są zwykle zachowywane. Jednak w niektórych okolicznościach rzędne i nachylenia podłączonych rur wyznaczane są przez zasady części.
Należy również zapoznać się z działaniem automatycznej zmiany rozmiarów wbudowanej w struktury połączeń. Działanie automatycznej zmiany rozmiarów zostało zaprojektowane tak, aby zapewnić utrzymanie odpowiednich ustawień geometrii struktury połączeń (tj. rzędne połączonych rur, głębokości zbiornika ściekowego oraz powierzchnie prześwitu rury pionowej) nawet w przypadku zmiany rzędnej struktury połączeń.
Uchwyty głębokości włazu i zbiornika ściekowego

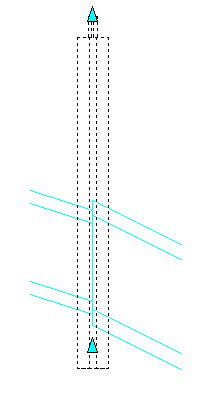

W widoku profilu odpowiednie uchwyty struktury umożliwiają regulację głębokości włazu i zbiornika ściekowego. Na przedstawionej poniżej ilustracji uchwyt włazu znajduje się w górnej części struktury. Uchwyt głębokości zbiornika ściekowego znajduje się tuż ponad dnem struktury.
Zmiana uchwytów struktury zależy od tego, w jaki sposób właściwości Wstawienie (właz) i Zachowanie zbiornika ściekowego są ustawione na karcie Właściwości części okna dialogowego Właściwości struktury. Na przykład, jeśli włączona jest właściwość automatycznego korygowania powierzchni, przemieszczanie uchwytów struktury powoduje modyfikację współczynnika korekty powierzchni. Jeśli właściwość automatycznego korygowania powierzchni jest wyłączona, przemieszczanie uchwytów struktury powoduje zmianę rzędnej (wstawienia) włazu. Z kolei jeśli we właściwościach Zachowanie zbiornika ściekowego włączona jest właściwość Głębokość osadnika, przemieszczanie uchwytów struktury będzie wpływało na głębokość osadnika. Jeśli włączona jest właściwość Rzędna zbiornika ściekowego, przemieszczanie uchwytów struktury będzie wpływało na rzędną zbiornika ściekowego.
