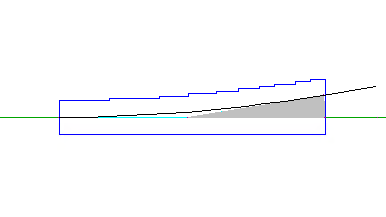

Tworzenie rozjazdu

Można umieścić rozjazd wzdłuż kolejowej linii trasowania.

Uwaga: Podczas tworzenia rozjazdów i przejść zwrotnicowych obliczenia dla macierzystej i przekierowanej linii trasowania są oparte na środku linii szyny, a nie na lewym lub prawym torze.

1. Kliknij kartę Kolej panel Rozjazd Utwórz Wyszukiwanie .
2. Wybierz kolejową linię trasowania, na której chcesz utworzyć rozjazd.
3. Wybierz pikietę, w której chcesz utworzyć rozjazd.

   Jeśli katalog rozjazdów nie został jeszcze wczytany do rysunku, zostanie wyświetlone okno dialogowe Katalog rozjazdów.

4. W oknie dialogowym Katalog rozjazdów wczytaj katalog rozjazdów, który ma być używany, i kliknij przycisk OK. Domyślnie katalogi rozjazdów są instalowane w folderze C:\ProgramData\Autodesk\C3D 2026\plk\Data\Railway Design Standards\Turnout.

   Zostanie wyświetlone okno dialogowe Tworzenie rozjazdu.

5. W oknie dialogowym Tworzenie rozjazdu, na karcie Ogólne określ nazwę i inne ogólne szczegóły rozjazdu.
6. Kliknij kartę Zawartość, aby określić typ, kąt, model i inne szczegóły rozjazdu do wstawienia.
7. Kliknij kartę Linia trasowania toru zwrotnego, aby określić, czy chcesz scalić linię trasowania toru zwrotnego z istniejącą linią trasowania.
8. Kliknij kartę Profil, aby określić, czy ma zostać utworzony profil linii trasowania toru zwrotnego.
9. Kliknij przycisk OK.

Po utworzeniu rozjazdu można go przesunąć za pomocą uchwytów i użyć palety Właściwości programu AutoCAD, aby zmienić jego właściwości. Aby uzyskać więcej informacji, zobacz tematy Edycja rozjazdów kolejowych za pomocą uchwytów i Modyfikowanie rozjazdów.
