Karta Zawartość (okno dialogowe Tworzenie rozjazdu)

Karta Zawartość służy do definiowania typu rozjazdu do utworzenia i innych parametrów.

Katalog zawartości

Umożliwia określenie katalogu, który ma być użyty do utworzenia rozjazdu. Wybierz z listy rozwijanej lub kliknij przycisk , aby wyświetlić okno dialogowe Katalog rozjazdów, w którym można wczytać inny katalog. Te pliki są domyślnie przechowywane w folderze C:\ProgramData\Autodesk\C3D 2022\plk\Data\Railway Design Standards\Turnout\.

Typ rozjazdu

Umożliwia określenie typu rozjazdu:

• Zwyczajny

• Łukowy symetryczny

• Krzyżowy

• Krzyżowy podwójny

• Podwójny dwustronny


Filtr (tangens kąta)

Umożliwia określenie kąta rozjazdu. Mniejsze kąty powodują tworzenie bardziej stopniowych rozjazdów.

Model

Umożliwia określenie modelu rozjazdu. Dostępne modele pod określonym kątem w pliku katalogu rozjazdów są wyświetlane na liście rozwijanej.

Kierunek

Umożliwia określenie kierunku, do przodu lub do tyłu, zgodnie z pikietażem linii trasowania. Kierunek i bok można dostosować za pomocą uchwytu po utworzeniu rozjazdu. Aby uzyskać więcej informacji, zobacz temat Edycja rozjazdów kolejowych za pomocą uchwytów.

Strona linii trasowania

Umożliwia określenie boku linii trasowania na rozjeździe, lewego lub prawego, zgodnie z pikietażem linii trasowania. Bok można dostosować za pomocą uchwytu po utworzeniu rozjazdu.

Uwaga: Strona linii trasowania ma wpływ na parametr Strona rozjazdu (widoczny i edytowalny na wynikowej palecie Właściwości rozjazdu) w zależności od ustawienia parametru Kierunek rozjazdu.

• Gdy kierunek rozjazdu jest ustawiony jako Do przodu, wybrana strona linii trasowania będzie zgodna ze stroną rozjazdu (lewa i lewa lub prawa i prawa).
• Gdy kierunek rozjazdu jest ustawiony jako Do tyłu, wybrana strona linii trasowania będzie przeciwna do strony rozjazdu (lewa i prawa lub prawa i lewa).

Etykiety rozjazdów są dostępne zarówno dla strony linii trasowania, jak i strony rozjazdu.

Punkt wstawienia

Umożliwia określenie punktu wstawienia rozjazdu:

• Początek rozjazdu
• Początek opornicy
• Punkt przecięcia
• Koniec krzyżownicy na torze zasadniczym
• Koniec krzyżownicy na torze zwrotnym

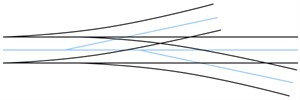

Typ rozjazdu	Początek rozjazdu	Początek opornicy	Punkt przecięcia	Koniec krzyżownicy na torze zasadniczym	Koniec krzyżownicy na torze zwrotnym
Zwyczajny
Łukowy symetryczny
Krzyżowy
Krzyżowy podwójny
Podwójny dwustronny

Parametry

Umożliwia określenie dodatkowych parametrów rozjazdu:

• Prędkość projektowa
• Typ krzywej zjazdu: wartości te różnią się w zależności od tego, co jest dostępne w katalogu rozjazdów. Przykładowo dostępne typy mogą być następujące: Brak, Prosty, Łuk i Łuk odwrotny.
• Wydłuż długość: umożliwia wydłużenie długości linii prostej po krzywej zjazdu o określoną wartość.
