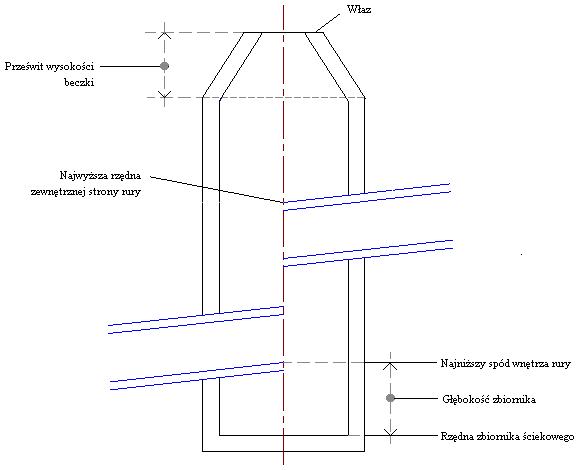

W programie Autodesk Civil 3D struktury połączeń mają wbudowane działania zmiany rozmiaru, które kontrolują dopuszczalną odległość przesunięcia w górę i w dół włazu, połączonych rur oraz zbiornika ściekowego.
Na przykład, w przypadku przesuwania w górę dołu rury położonej na samej górze, przy podnoszeniu rzędnych do punktu, w którym styka się ona z górną częścią struktury (właz) właz podnosi się automatycznie. Zapewnia to utrzymanie połączenia rury ze strukturą poniżej powierzchni prześwitu rury pionowej. Działanie zmiany rozmiaru umożliwia utrzymanie przez strukturę połączeń wysokości ramy, wysokości stożka oraz uwzględnienie powierzchni prześwitu rury pionowej w górnej części struktury bez rur połączonych z tą częścią struktury.
W przypadku podjęcia próby przesunięcia połączonej rury na powierzchnię prześwitu rury pionowej struktury, górna część struktury zostanie automatycznie przesunięta na rysunku.
Jest to przykład działania zmiany rozmiaru wbudowanego do struktury połączeń. Inne działania zmiany rozmiaru kontrolują dopuszczalną odległość przesunięcia w górę i w dół włazu struktury połączeń zbiornika ściekowego.
Przed edycją struktury połączeń należy upewnić się, czy następujące kwestie dotyczące działania zmiany rozmiaru są zrozumiałe dla użytkownika.
- Zmiany rzędnych dot. włazu struktury połączeń, połączonych rur lub zbiornika ściekowego mogą pojawić się w przypadku edycji za pomocą uchwytów, zmiany powierzchni z odnośnikami lub wprowadzenia zmian do rzędnych rury.
- Działanie zmiany rozmiaru struktury połączeń jest niezależne od działania dostarczonego w regułach dotyczących części. Reguły dotyczące części można jednak konfigurować, tak aby miały wpływ na działanie zmiany rozmiaru struktury.
- Działania zmiany rozmiaru omawiane w tej sekcji dotyczą wyłącznie struktury połączeń. Nie dotyczą one struktury wlotu/wylotu lub typów struktury pustej.
- Aby upewnić się, czy struktura została sklasyfikowana jako struktura połączenia, sprawdź, czy dla właściwości typu części zostało wybrane ustawienie odnoszące się do struktury części. Taka informacja jest wyświetlona na karcie Właściwości części w oknie dialogowym Właściwości struktury w sekcji Dane części.
Przesuwanie połączeń struktur połączonych z rurami
Ta sekcja opisuje działanie zmiany rozmiaru, które zostało wywołane w następujących sytuacjach:
- przesunięcie w górę lub w dół górnej części struktury połączeń (włazu)
- przesunięcie w górę lub w dół rury połączonej do struktury połączeń
- przesunięcie w górę lub w dół dolnej części struktury połączeń (zbiornika ściekowego)
Te zmiany rzędnych włazu struktury połączeń, połączonych rur lub zbiornika ściekowego mogą pojawić się w przypadku edycji za pomocą uchwytów, edycji powierzchni z odnośnikami lub przesunięcia rzędnej połączonej rury. Dowolny typ zmian wymieniony powyżej może wywołać zmiany rzędnych w częściach struktury.
Przesuwanie włazu
Po przesunięciu włazu struktury połączeń (górna część struktury) w górę właz przesuwa się do nowej rzędnej. Rury połączone oraz rzędna zbiornika ściekowego nie ulegają zmianie.
W przypadku podjęcia próby przesunięcia włazu struktury połączeń w dół do rzędnej, w której następuje naruszenie powierzchni prześwitu rury pionowej, działanie takie zostanie uniemożliwione. Właz musi być zawsze położony powyżej powierzchni prześwitu rury pionowej.
Przesuwanie połączonych rur
W przypadku przesunięcia w górę rury połączonej ze strukturą połączeń do punktu, w którym następuje naruszenie powierzchni prześwitu rury pionowej, górna część struktury (właz) automatycznie przesuwa się w górę, tak aby rura nie stykała się z powierzchnią prześwitu rury pionowej. W takiej sytuacji zmienia się rzędna włazu struktury.
W przypadku przesunięcia rury w górę, ale nie do punktu, w którym styka się z powierzchnią prześwitu rury pionowej, wówczas rura przesuwa się do góry, a reszta struktury pozostaje w swoim miejscu. W takiej sytuacji nie zmienia się rzędna włazu struktury.
Wyjaśnienie właściwości Steruj zbiornikiem ściekowym przez
Po przesunięciu połączonej rury w dół dostępna jest właściwość części skojarzona ze strukturą połączeń, która ma wpływy na działanie zmiany wielkości struktury w tej sytuacji. Jest to właściwość Steruj zbiornikiem ściekowym przez, dla której można wybrać ustawienie Głębokość lub Rzędna. Po wybraniu ustawienia Głębokość głębokość osadnika jest kontrolowana przez głębokość w oparciu o najniżej położony dół rury. Po wybraniu ustawienia Rzędna głębokość osadnika jest kontrolowana przez wartość rzędnej zbiornika ściekowego. Działanie zmiany wielkości różni się w zależności od sposobu ustawienia tej właściwości dla struktury.
Po przesunięciu połączonej rury w dół , do punktu, w którym rura przesuwa się poniżej rzędnej zbiornika ściekowego połączonej struktury i wybraniu ustawiania Głębokość dla właściwości Steruj zbiornikiem ściekowym przez, rzędna zbiornika ściekowego zostanie przesunięta w górę do nowej rzędnej, gdyż jest w ustawieniach określono głębokość jako element sterujący rzędną tego zbiornika. Nowa rzędna zbiornika ściekowego to głębokość najniższej położonego dołu rury pomniejszona o wartość głębokości zbiornika ściekowego.
Po przesunięciu połączonej rury w dół, do punktu, w którym rura przesuwa się poniżej rzędnej zbiornika ściekowego połączonej struktury i wybraniu ustawiania Rzędna dla właściwości Steruj zbiornikiem ściekowym przez, zbiornik ściekowy zostanie automatycznie przesunięty w dół do rzędnej równiej rzędnej najniższej rury. Powoduje to ustawienie wartości zerowej dla głębokości zbiornika ściekowego.
Przesuwanie zbiornika ściekowego
Użycie uchwytu głębokości zbiornika ściekowego umożliwia przesunięcie zbiornika ściekowego struktury połączeń w górę, do punktu, w który styka się z najniższą połączoną rurą. Nie można jednak przesunąć zbiornika ściekowego w górę za punkt styku z najniższą połączoną rurą.
Po przesunięciu zbiornika ściekowego struktury połączeń w dół zbiornik zostanie przesunięty do nowej rzędnej i nie wpłynie to na żadną połączoną rurę lub właz struktury. To działanie nie różni się w przypadku kontrolowania zbiornika ściekowego przez głębokość czy rzędną.
Przesuwanie połączeń struktur, które nie są połączone z rurami
Właz oraz prześwit rury pionowej mają pierwszeństwo nad zbiornikiem ściekowym, gdy do struktury połączeń nie podłączono żadnych rur.
Przesuwanie włazu
Po przesunięciu włazu struktury w górę i wybraniu dla właściwości Steruj zbiornikiem ściekowym przez ustawienia Głębokość zbiornik ściekowy przesuwa się w górę o tę samą odległość co właz.
Po przesunięciu włazu struktury w górę i wybraniu dla właściwości Steruj zbiornikiem ściekowym przez ustawienia Rzędna zbiornik ściekowy przesuwa się w górę o tę samą odległość co właz.
Jeśli właz struktury zostanie przesunięty w dół, zbiornik ściekowy nie zostanie przesunięty. Właz można przesunąć w dół, jednak wyłącznie do położenia bezpośrednio nad zbiornikiem ściekowym. Właz musi być zawsze położony powyżej zbiornika ściekowego.
Poniższe sekcje opisują działania zmiany rozmiaru struktury połączeń bez połączonych rur.
Przesuwanie zbiornika ściekowego
Po przesunięciu zbiornika ściekowego struktury w górę i wybraniu dla właściwości Steruj zbiornikiem ściekowym przez ustawienia Głębokość nowa rzędna zbiornika ściekowego może być położona poniżej, na równi lub powyżej powierzchni prześwitu rury pionowej. Nie ma to wpływu na rzędną włazu i powoduje wybranie dla głębokości zbiornika ściekowego wartość zerową.
Po przesunięciu zbiornika ściekowego struktury w górę i wybraniu dla właściwości Steruj zbiornikiem ściekowym przez ustawienia Rzędna zbiornik ściekowy może przesunąć się co najwyżej do spodu powierzchni prześwitu rury pionowej.
Po przesunięciu zbiornika ściekowego struktury w dół zbiornik ściekowy zostaje przesunięty do nowego położenia (nowa głębokość osadnika), ale rzędna włazu nie zmienia się.
Ograniczenia wysokości struktury
Struktury są ograniczone do minimalnej i maksymalnej wysokości od włazu struktury do jej zbiornika ściekowego. Bieżąca wartość wysokości struktury od włazu do zbiornika ściekowego jest wyświetlana we właściwościach struktury jako Wysokość od włazu do zbiornika ściekowego. Dozwolony zakres jest oparty na parametrze SRS (struktura od włazu do zbiornika ściekowego) części. Parametr SRS jest zakresem z wartością minimalną, maksymalną i domyślną. Struktura nie może być edytowana tak, aby wykraczała poza ten zakres. Podczas próby dokonania edycji, która spowodowałaby utworzenie wysokości struktury poza dopuszczalnym zakresem, w przeglądarce zdarzeń zostanie wyświetlony komunikat ostrzegawczy.
Jeśli zakres struktury od włazu do zbiornika ściekowego nie jest odpowiedni dla bieżącego projektu, można go zmienić w narzędziu do edycji części użytym do utworzenia struktury. Jeśli część została utworzona za pomocą kreatora części, narzędzie to może być używane do edycji minimalnej i maksymalnej wysokości parametru SRS. Jeśli część została utworzona za pomocą programu Infrastructure Parts Editor, wartości minimalnej i maksymalnej wysokości można edytować w pliku .XML części. Aby uzyskać więcej informacji, zobacz tematy Edycja części za pomocą Kreatora części i Publikowanie katalogu części w programie Autodesk InfraWorks lub Autodesk Civil 3D.
