Tworzenie zaokrągleń krawędzi

Wklęsłe i wypukłe zaokrąglenia krawędzi dzielą się na trzy rodzaje, w zależności od zachowania — stałe, zmienne i odsadzenie.

Nowości: 2022, 2023

Polecenie zaokrąglenia ułatwia stosowanie zaokrągleń wklęsłych i wypukłych o różnych promieniach i warunkach jako jednego elementu. W panelu właściwości są dostępne typy zaokrągleń, tryby wyboru i zbiory wskazań pozwalające niezawodnie tworzyć zaokrąglenia. W przypadku każdego typu zaokrąglenia można wybrać wiele zbiorów wskazań o różnych rozmiarach.

Aby uzyskać więcej informacji o często używanych elementach sterujących w panelu właściwości, zobacz temat Informacje o panelach właściwości.

Panel właściwości Zaokrąglenie zawiera paletę narzędzi zadokowaną z boku. W razie potrzeby można ją odciągnąć i odłączyć. Aby ponownie je połączyć, kliknij i przeciągnij jeden z nich w pobliże drugiego, a gdy pojawi się niebieska krawędź, zwolnij przycisk myszy. Gdy kursor znajdzie się w pobliżu panelu właściwości, bok, do którego zostanie przyciągnięta paleta narzędzi, zostanie wyróżniony.

Elementy sterujące palety narzędzi umożliwiają dodawanie wielu rozmiarów i typów zaokrągleń w trakcie jednej sesji polecenia:

Uwaga: Wszystkie wymiary zaokrąglenia w danym zbiorze wskazań są wyświetlane podczas edycji dowolnej wartości w tym zbiorze.

Informacje zwrotne dotyczące danych wejściowych

Jeśli wartość koliduje z innymi aspektami elementu, w panelu właściwości oraz w komunikatach narzędzi pojawią się znaczki ostrzegawcze. Najedź kursorem na znaczek, aby wyświetlić informacje etykiety narzędzia. Przykładowo na poniższej ilustracji dwie zmienne krawędzie zaokrąglenia kolidują ze sobą. Wartość położenia krawędzi 1 (1) koliduje z wartością położenia krawędzi 2 (0), ponieważ dwa punkty pokrywają się. Wartości się nakładają.

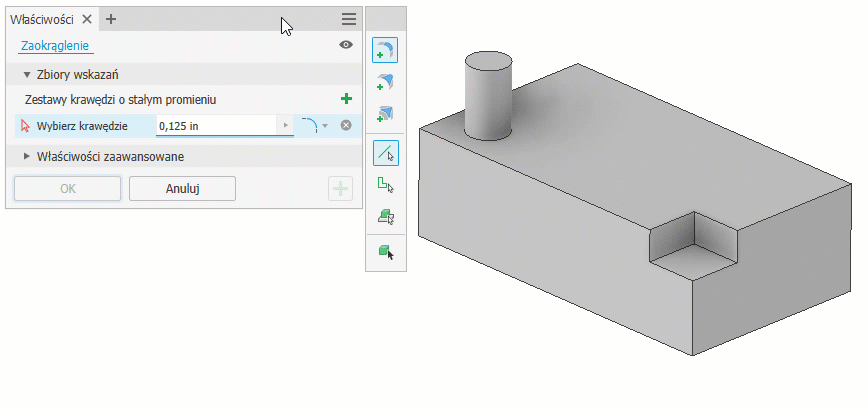

Tworzenie zaokrąglenia krawędzi o stałym promieniu

  1. Kliknij kartę Model 3D panel Zmień Zaokrąglenie .

  2. W panelu właściwości opcja Zestaw krawędzi o stałym promieniu zostanie natychmiast uaktywniona. Można rozpocząć wybieranie krawędzi, zmodyfikować parametry lub zmienić typy zbioru wskazań przed wyborem krawędzi.

    Uwaga: Aby wybrać wiele krawędzi, użyj zaznaczenia za pomocą okna. Aby dodać wiele krawędzi, użyj kombinacji klawiszy Shift+Window. Aby usunąć wiele krawędzi, użyj kombinacji klawiszy Ctrl+Window. Aby usunąć wiersze wybranych krawędzi, użyj kombinacji klawiszy Ctrl+Delete lub kliknij ikonę Wyczyść zaznaczenie .

  3. Aby sprecyzować sposób wyboru, przełącz priorytet wyboru:

    • Krawędź. Umożliwia dodanie lub usunięcie (Ctrl+kliknięcie) pojedynczych krawędzi.
    • Pętla. Umożliwia wybranie lub usunięcie krawędzi zamkniętej pętli na powierzchni.
    • Element. Umożliwia zastosowanie zaokrąglenia do wszystkich krawędzi wybranego elementu, które przecinają się z innymi elementami. Jeśli używane w środowisku zespołu, tylko elementy części mogą być wybierane.
    • Bryła. Umożliwia wybranie wszystkich krawędzi korpusu bryłowego, pozwalając na szybkie tworzenie zaokrągleń. Wszystkie krawędzie brył mają tę samą wartość promienia.
    Uwaga: Po przejściu do bieżącego zbioru wskazań i zmianie trybu wyboru bieżący zbiór zostanie zachowany i nastąpi utworzenie nowego zbioru wskazań.

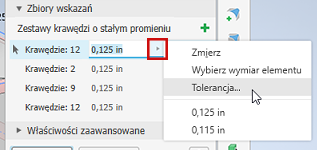

  4. Promień zaokrąglenia można określić za pomocą manipulatora w obszarze rysunku, edytora wartości w obszarze rysunku lub pola panelu właściwości. Aby zastosować tolerancje do promienia zaokrąglenia, kliknij strzałkę w polu wartości i wybierz opcję Tolerancja..., a następnie w oknie dialogowym ustaw wymagany typ tolerancji i jej wartość.

  5. Wybierz preferowaną ciągłość:

    • Pozwala zastosować zaokrąglenia styczne (G1), które są styczne do sąsiednich powierzchni.

    • Pozwala zastosować zaokrąglenia gładkie (G2), które zachowują ciągłość krzywizny sąsiednich powierzchni. Zastosowanie tej opcji powoduje zmiany w krzywiźnie, aby przejście między płaszczyznami nastąpiło stopniowo i było bardziej estetyczne.

    • Pozwala zastosować zaokrąglenia odwrócone, które zachowują ciągłość krzywizny sąsiednich powierzchni. Za pomocą opcji Zaokrąglenie odwrócone można przełączać między zaokrągleniem wklęsłym i wypukłym.

      Uwaga: Aby zastosować zaokrąglenie odwrócone do modeli utworzonych w wersjach programu Inventor starszych niż 2019, najpierw przywróć narożnik modelu, aby stał się wybieralną krawędzią, a następnie zastosuj zaokrąglenie odwrócone. Może to oznaczać zmodyfikowanie lub usunięcie niektórych elementów związanych z narożnikiem.

  6. Właściwości zaawansowane — zaznacz odpowiednie opcje lub usuń ich zaznaczanie.

    • Zawijaj wzdłuż ostrych krawędzi
      • Po wybraniu tej opcji określony promień jest zmieniany tak, aby zachować krawędzie sąsiadujących powierzchni:
      • Gdy ta opcja nie jest wybrana, zachowywany jest stały promień, a w razie potrzeby sąsiadujące powierzchnie zostają wydłużone:
    • Wierzchołki kuliste tam, gdzie to możliwe
      • Gdy ta opcja jest zaznaczona, tworzone są zaokrąglenia krawędzi w postaci wierzchołka kulistego:
      • Gdy ta opcja nie jest zaznaczona, tworzone są ciągłe styczne przejścia pomiędzy zaokrągleniami krawędzi na ostrych narożnikach:
    • Automatyczny łańcuch krawędzi. Ustala właściwości wybierania krawędzi dla zaokrąglania krawędzi. Zaznacz, aby automatycznie wybierać wszystkie styczne krawędzie podczas wyboru krawędzi do zaokrąglenia. Aby wybierać tylko wskazane krawędzie, odznacz pole wyboru.
    • Zachowaj wszystkie elementy. Gdy ta opcja jest zaznaczona, sprawdza wszystkie elementy przecinające się z zaokrągleniem. Ich przecięcia są obliczane podczas operacji zaokrąglania. Gdy opcja nie jest wybrana, podczas operacji są obliczane tylko krawędzie, które są częścią operacji zaokrąglania.

  7. Kliknij przycisk OK, aby zakończyć i zamknąć panel właściwości. Kliknij przycisk Zastosuj, aby kontynuować stosowanie zaokrągleń wklęsłych i wypukłych.

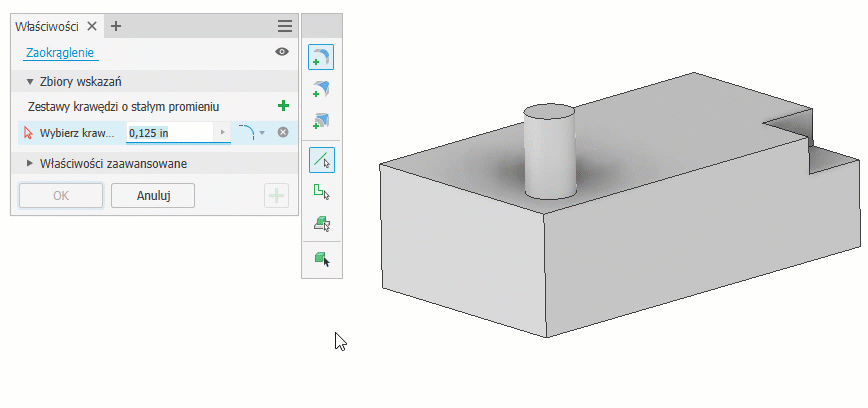

Tworzenie odsadzenia narożnika

Jeśli co najmniej trzy krawędzie o stałym promieniu przecinają się w tym samym wierzchołku, można utworzyć odsadzenie narożnika.

  1. Kliknij kartę Model 3D panel Zmień Zaokrąglenie

  2. Wybierz przecinające się krawędzie.

  3. W zestawie krawędzi o stałym promieniu określ rozmiar zaokrąglenia.

  4. Na palecie narzędzi kliknij przycisk Dodaj odsadzenie narożnika. Panel właściwości zostanie rozwinięty, aby wyświetlić dodatkowe pola wprowadzania danych.

  5. W obszarze rysunku wybierz wierzchołek, w którym przecinają się krawędzie.

    Uwaga: Dostępne wierzchołki są oznaczone szarymi kropkami. Po najechaniu na nie kursorem pojawi się zielona kropka, a po wybraniu wierzchołka kropka będzie niebieska.

  6. W obszarze Zachowanie odsadzenia narożnika określ odległość odsadzenia. Można ustawić wartość dla każdej krawędzi. Za pomocą klawisza Tab można przejść do kolejnego pola, a za pomocą kombinacji klawiszy Shift+Tab można cofnąć się do poprzedniego pola.

    Można również wybrać opcję Minimalna, aby umożliwić poleceniu zdefiniowanie minimalnego dopuszczalnego odsadzenia dla danego zbioru wskazań wierzchołka. Minimalna wartość często zapewnia najbardziej gładkie przejście i zwiększa szanse na pomyślne rozwiązanie trudnych sytuacji zaokrągleń z osadzeniem.

  7. Opcjonalnie określ opcje w obszarze Właściwości zaawansowane.

  8. Kliknij przycisk OK, aby zakończyć i zamknąć panel właściwości. Kliknij przycisk Zastosuj, aby kontynuować stosowanie zaokrągleń wklęsłych i wypukłych.

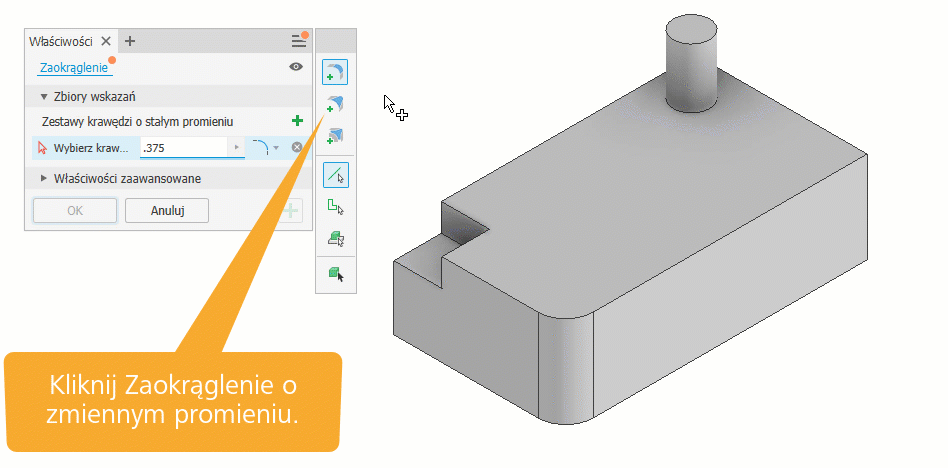

Tworzenie zaokrąglenia o zmiennym promieniu

Wybierz co najmniej jedną krawędź i określ inny promień dla punktu początkowego i końcowego każdej krawędzi. Można dodać punkty pośrednie, z których każdy może mieć inny promień i inne położenie wzdłuż krawędzi. Na koniec wybierz typ ciągłości krawędzi.

  1. Kliknij kartę Model 3D panel Zmień Zaokrąglenie

  2. Na palecie narzędzi panelu właściwości kliknij opcję Zaokrąglenie o zmiennym promieniu. Panel właściwości zostanie rozwinięty, aby wyświetlić dodatkowe pola wprowadzania danych.

  3. W obszarze rysunku wybierz co najmniej jedną krawędź do zaokrąglenia. W przypadku wybrania wielu krawędzi tabela w panelu właściwości zostanie nimi wypełniona. Można zmienić rozmiar kolumny Promień, a pola Położenie można sortować. Krawędzie pozostaną rozdzielone.

  4. Aby dodać punkty pośrednie do krawędzi, zatrzymaj kursor wzdłuż wybranej krawędzi w przybliżonym położeniu punktu. Kliknij, aby dodać punkt. W panelu właściwości punkty są uporządkowane na podstawie wartości położenia. Położenie tabeli punktów jest aktualizowane zgodnie z wartościami położenia. Za pomocą klawisza Tab można przejść do kolejnego pola, a za pomocą kombinacji klawiszy Shift+Tab można cofnąć się do poprzedniego pola.

    Można również kliknąć opcję Dodaj punkt w panelu właściwości. Punkt zostanie umieszczony w punkcie środkowym wzdłuż krawędzi, a promień zostanie wybrany do edycji. Aby usunąć punkty z tabeli panelu właściwości, wykonaj jedną z następujących czynności:

    • Kliknij przycisk Wyczyść zaznaczenia na końcu wiersza, aby usunąć punkt z danych wejściowych.
    • Za pomocą kombinacji klawiszy Ctrl+Delete usuń wybrany wiersz ze zbioru wskazań.
    • Zatrzymaj kursor nad punktem i kliknij prawym przyciskiem myszy, aby wyświetlić menu znakowe, a następnie kliknij polecenie Usuń.
    • Zatrzymaj kursor nad punktem i naciśnij Ctrl+kliknięcie.
    • Zatrzymaj kursor nad punktem i naciśnij Shift+kliknięcie.
    Uwaga: jeżeli zaokrąglenie o zmiennej wartości promienia jest dodawane do zamkniętej pętli, takiej jak zakończenie walca, nie występuje wtedy punkt początkowy ani końcowy. Kliknij krawędź, aby dodać punkty i zdefiniować położenia oraz promienie.

  5. Możesz wprowadzać promień i położenie punktów pośrednich w miarę ich dodawania lub dodać dowolną liczbę punktów, a następnie edytować tabelę punktów w panelu właściwości.

    Uwaga: Każda krawędź ma położenie od 0 (początek) do 1 (koniec). Wartość położenia wynosi od 0 do 1,0. Określenie wartości położenia 0,25 powoduje przesunięcie punktu do jednej czwartej drogi wzdłuż krawędzi.

  6. Określ typ ciągłości. Aby uzyskać krawędzie o różnych typach ciągłości, kliknij przycisk w celu utworzenia innego zbioru wskazań dla każdego typu.

  7. Zdefiniuj używane ustawienia w obszarze Właściwości zaawansowane.

    • Łagodne przejście promienia. Umożliwia utworzenie zaokrągleń o stopniowym przejściu pomiędzy punktami. Przejście jest styczne (brak skokowych zmian pomiędzy punktami).

    • Odznacz pole wyboru, aby utworzyć zaokrąglenia z liniowym przejściem pomiędzy punktami.

  8. Kliknij przycisk OK, aby zakończyć i zamknąć panel właściwości. Kliknij przycisk Zastosuj, aby kontynuować stosowanie zaokrągleń wklęsłych i wypukłych.

Uwaga: Jeżeli zaokrąglenie jest przypisane do pojedynczej krawędzi, każda operacja usuwająca daną krawędź powoduje wystąpienie błędu, ponieważ zaokrąglenie nie jest już poprawne. Jeżeli zaokrąglenie jest przypisane do zbioru krawędzi, można usuwać po kolei krawędzie i zaokrąglenie będzie aktualizowane, aby odzwierciedlić tę zmianę - tak długo, jak długo jakaś krawędź będzie w zbiorze. To samo dotyczy sytuacji, gdy jest usuwana powierzchnia z zaokrągleń, które zostały zastosowane do jednej powierzchni lub zbioru powierzchni.

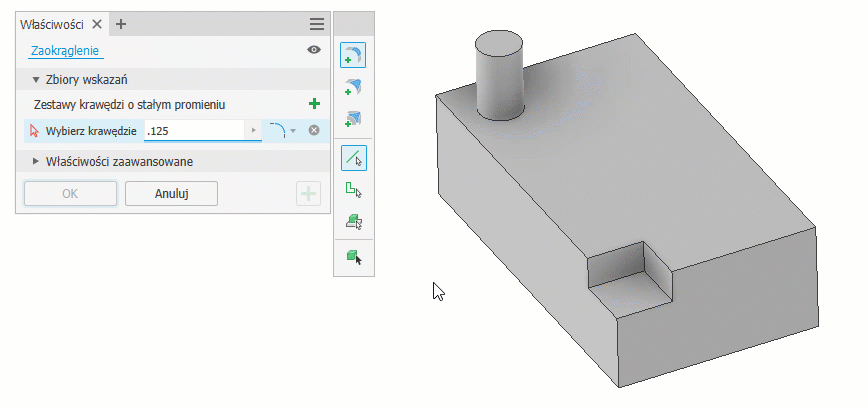

Wszystkie zaokrąglenia wklęsłe i wypukłe

W przypadku bryły lub korpusu wielobryłowego można zastosować zaokrąglenia wklęsłe i wypukłe do wszystkich krawędzi. Można również zastosować tylko zaokrąglenia wklęsłe lub tylko zaokrąglenia wypukłe, ponieważ każdy z nich ma parametr promienia. W danej chwili można zdefiniować tylko jeden zbiór wskazań brył. Za pomocą polecenia Zastosuj, można wykonać wiele brył o różnych wartościach zaokrąglenia. Opcja ta nie jest dostępna w środowisku zespołu.

  1. Kliknij kartę Model 3D panel Zmień Zaokrąglenie

  2. Na palecie narzędzi kliknij tryb wyboru Bryła. Jeśli istnieje tylko jedna bryła, zostanie ona automatycznie wybrana. W przypadku części wielobryłowej wybierz bryłę docelową.

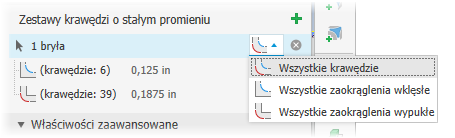

  3. W wierszu selektora Bryła określ, w jaki sposób mają być traktowane wszystkie dostępne krawędzie korpusu bryłowego:

    • Wszystkie krawędzie (domyślnie) — stosowane są zarówno zaokrąglenia wklęsłe, jak i wypukłe.
    • Wszystkie zaokrąglenia wklęsłe — stosowane są wyłącznie zaokrąglenia wklęsłe.
    • Wszystkie zaokrąglenia wypukłe — stosowane są wyłącznie zaokrąglenia wypukłe.

  4. Jeśli bryła docelowa nie została wybrana automatycznie, wybierz ją. W obszarze rysunku zostanie wyświetlony podgląd zaokrągleń wklęsłych i wypukłych.

  5. W panelu właściwości zatrzymaj kursor nad dowolnym ze zbiorów wskazań, aby wyróżnić należące do niego krawędzie. Dostosuj odpowiednio ustawienie promienia. Jeśli chcesz zastosować wyłącznie zaokrąglenia wklęsłe lub wyłącznie zaokrąglenia wypukłe, możesz usunąć zaznaczenie jednego ze zbiorów wskazań.

  6. Kliknij przycisk OK, aby zakończyć i zamknąć panel właściwości. Kliknij przycisk Zastosuj, aby kontynuować stosowanie zaokrągleń wklęsłych i wypukłych.

    Uwaga: Jeśli nie można uwzględnić niektórych krawędzi, po kliknięciu przycisku OK lub Zastosuj zostanie wyświetlony komunikat z informacją o liczbie krawędzi, których nie można uwzględnić. Zaakceptuj warunki lub edytuj parametry, aby uwzględnić więcej krawędzi.

Wskazówki dotyczące korzystania z polecenia Zaokrąglanie

Za pomocą zestawu krawędzi można utworzyć wiele zaokrągleń w ramach jednego kroku.

Edytowanie elementu zaokrąglenia

  1. Wyświetl panel właściwości elementu przy użyciu jednej z poniższych metod:

    • Wybierz element w obszarze rysunku i kliknij przycisk Edytuj komunikaty narzędzi .
    • W przeglądarce kliknij prawym przyciskiem myszy element i wybierz polecenie Edytuj element.
    • W przeglądarce kliknij dwukrotnie element.

  2. W panelu właściwości lub za pomocą manipulatorów w obszarze rysunku zmień wartości definiujące. Aby zmienić zaokrąglenie krawędzi na zaokrąglenie powierzchni lub zaokrąglenie pełne, należy usunąć, a następnie ponownie utworzyć zaokrąglenie.

  3. Kliknij przycisk OK, aby zakończyć i zamknąć panel właściwości. Kliknij przycisk Zastosuj, aby kontynuować stosowanie zaokrągleń wklęsłych i wypukłych.

Zachowanie klawisza Tab w panelu właściwości zaokrąglenia

Dla ułatwienia w poniższym opisie elementy sterujące do edycji wartości rzeczywistej są określane skrótem RVEC (Real Value Edit Controls).

Ogólne

Wiersze zaokrągleń stałych

Wiersze zaokrągleń z odsadzeniem

Wiersze zaokrągleń zmiennych

Zestaw zaokrągleń zmiennych

Zachowanie zestawu zmiennego

Klawisze strzałek w górę i w dół

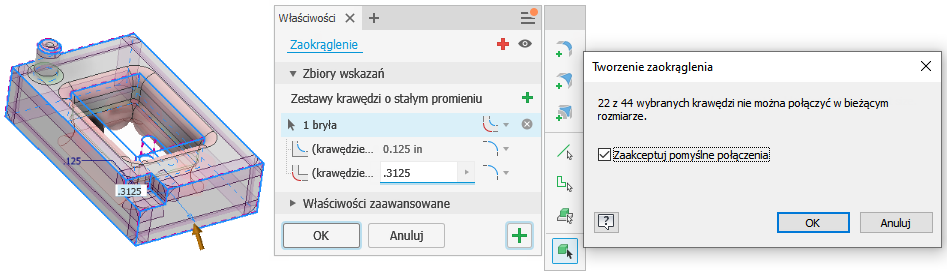

Komunikaty o błędach zaokrąglania

Czasami może zostać wyświetlony komunikat z informacją, że wybranych krawędzi nie można połączyć. Najczęściej dzieje się tak, gdy jest zaznaczonych zbyt wiele krawędzi, lub gdy jeden zestaw krawędzi nie działa z określoną wartością.

Jeśli wystąpi taki błąd, spróbuj jednego z poniższych sposobów, aby rozwiązać problem:

W rzadkich przypadkach mogą wystąpić warunki, w których określony rozmiar nie będzie działał, a rozwiązaniem jest przeprowadzenie kolejnych iteracji zmniejszania rozmiaru aż do skutku.
