Projekt formy w programie Inventor

Mold Design dostarcza zintegrowanych narzędzi do projektowania form. Korzystając z narzędzi inteligentnych i dostępnych katalogów, można szybko generować dokładne projekty form.

Biblioteki Tooling Desktop Content

Aby skrócić instalację, na dysku instalacyjnym umieszczono tylko podzbiór biblioteki elementów formy metrycznej Desktop Content programu Inventor.

Aby pobrać całą dostępną zawartość:

1. Przejdź na konto w portalu Autodesk Account Konto w portalu Autodesk Account.

2. Wyszukaj produkt Inventor.

3. Wybierz odpowiednią wersję programu Inventor.

4. Przejdź na kartę Biblioteki.

Kluczowe elementy

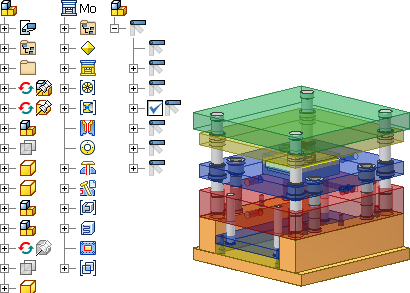

Interfejs użytkownika prowadzi użytkownika logicznymi krokami przez proces projektowania formy.

• Forma rodziny: umożliwia zarządzanie formami rodziny. Można przełączać między częściami z tworzywa sztucznego formy wielokrotnej do zakończenia projektowania podziału dla każdego zestawu matrycy i stempla.
• Kanał wlewowy i przewężka: Umożliwia określenie typu i położenia przewężek i zdefiniowanie kanału wlewowego, charakterystycznego rozmiaru i kształtu,
• Kanał chłodzący Zwiększa wydajność projektu formy i upraszcza proces tworzenia złożonych kanałów chłodzących.
• Projekt stempla i matrycy Dotyczy złożonych problemów definicji podziału. Kombinacja tych funkcji umożliwia zamknięcie szczeliny, adaptacyjne i automatyczne tworzenie zamykania otworów i powierzchni rozdzielających.
• Standardowe narzędzia i biblioteka komponentów Zapewnia wsparcie w szerokim zakresie komponentów z bibliotek katalogów komercyjnych oraz opcje do tworzenia części użytkownika.
• Automatyzacja rysunku Automatyzacja rysunku 2D automatycznie generuje pojedyncze, lub w serii, rysunki 2D profesjonalnej formy na podstawie modeli 3D formy. Funkcja Zarządzanie rysunkami zapewnia skróty do poleceń takich, jak podgląd, usuń, otwórz i ponownie nazwij automatycznie wygenerowane rysunki 2D,
• Standardowe i niestandardowe korpusy form Zapewnia dostęp do szerokiej gamy standardowych korpusów form od ponad 14 dostawców. Funkcja Dostosuj bazę formy umożliwia dodanie, usunięcie i dostosowanie komponentów oraz ponowny montaż wszystkich komponentów zespołu bazy formy. Bez znajomości metod programowania, użytkownik może dołączyć własne projekty bazy formy.
• *Pełne zespolenie: * Mold Design zapewnia pełne zespolenie w całym procesie projektowania formy. Projekty form można zmieniać dowolnie. Zmiany wykonane dla części formowalnej są automatycznie propagowane dla matrycy i stempla. Wszelkie zmiany kanałów chłodzenia, płyt lub komponentów standardowych znajdują automatyczne odzwierciedlenie w bazie formy.
