Automatyzacja tworzenia kombinacji obciążeń

Można używać generatora automatyzacji kombinacji obciążeń w oparciu o wybrany region/kraj i normę projektową.

Możesz zapoznać się z listą dostępnych norm projektowych według regionu/kraju.

Używanie automatyzacji kombinacji obciążeń:

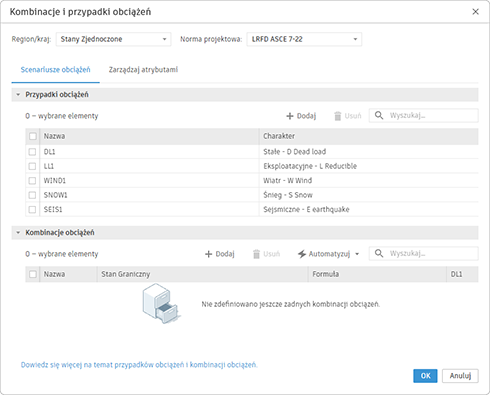

1. Kliknij kolejno kartę Analiza Model analityczny (Przypadki i kombinacje obciążeń).
2. Kliknij kartę Zarządzaj atrybutami.
3. Rozwiń opcję Kombinacje obciążeń.

4. Kliknij opcję Automatyzuj Automatyzuj kombinację obciążeń.

   Zostaną wygenerowane kombinacje.

5. Zaznacz wszystkie kombinacje lub wybierz kombinacje, których chcesz użyć.
6. Kliknij opcję Dodaj do tabeli.



Uwaga: Przycisk Automatyzuj kombinację obciążeń jest dostępny tylko w przypadku uwierzytelnienia konta w programie Revit, używania aktywnego połączenia internetowego i dopasowania przypadków obciążeń do wybranej normy projektowej.

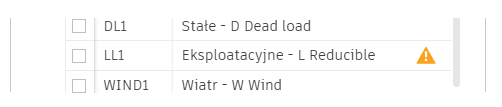

Przypadki obciążeń niezgodne z wybraną normą projektową są oznaczane po wybraniu normy projektowej.

Aby dostosować przypadek obciążenia do wybranej normy projektowej, otwórz listę rozwijaną i wybierz odpowiedni charakter z sekcji Norma projektowa. Po jego wybraniu powiadomienie zniknie. Powtarzaj tę operację, aż wszystkie przypadki obciążeń zostaną dostosowane do wybranej normy projektowej.

Jeśli wybrano normę projektową i wszystkie przypadki obciążeń są z nią uzgodnione, proces automatyzacji może zostać wyzwolony.

Uwaga:

• Wszystkie przypadki obciążeń w projekcie zostaną uwzględnione w procesie automatyzacji kombinacji obciążeń.

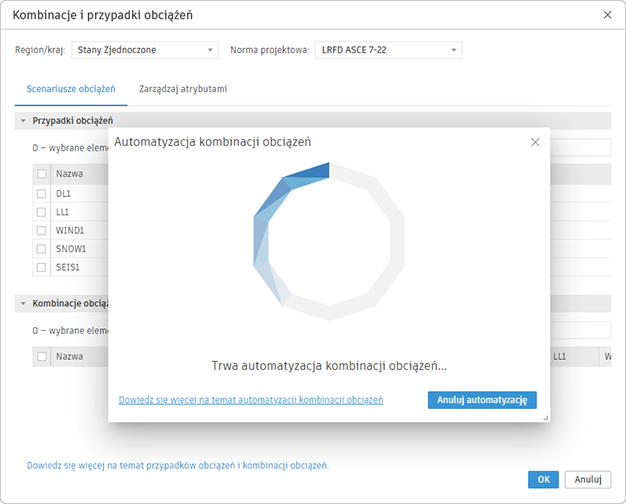

• Proces automatyzacji można w każdej chwili anulować.

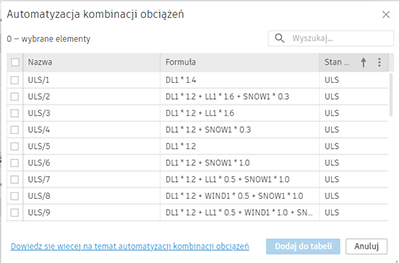

Po ukończeniu procesu automatyzacji zostanie wyświetlona lista wyników.

Uwaga: Lista wyników nie jest listą kombinacji obciążeń zdefiniowanych dla projektu. Jest wynikiem procesu automatyzacji.

Dodawanie kombinacji obciążeń z listy wyników automatyzacji do projektu:

1. Zaznacz wszystkie kombinacje lub wybierz kombinacje, których chcesz użyć.
2. Kliknij opcję Dodaj do tabeli.
Uwaga:
• Kliknięcie przycisku Anuluj spowoduje zamknięcie listy bez dodawania czegokolwiek do projektu.
• Można przeszukiwać listę, sortować ją lub zmieniać kolejność jej pozycji, aby łatwo zidentyfikować żądane kombinacje obciążeń.
• Jeśli wpisy na liście wyników są wyszarzone, jest to spowodowane tym, że kombinacje obciążeń o tej samej formule są już częścią projektu.

W dowolnym momencie można ponownie wyświetlić listę wyników automatyzacji i dodać więcej kombinacji obciążeń z tej listy do projektu.

Uwaga: Jeśli po wygenerowaniu kombinacji obciążeń dane wejściowe, takie jak kraj/region czy norma, zostaną zmienione albo przypadki/charaktery obciążeń zostaną dodane lub usunięte bądź zostaną zmienione ich nazwy, wyniki automatyzacji nie będą już dostępne. Aby wyświetlić wyniki, należy ponownie uruchomić automatyzację.

Normy projektowe według regionu/kraju

Region/kraj	Norma projektowa
Australia	AS/NZS 1170.0:2002(4)
Belgia	NBN EN 1990-ANB:2021 (równanie 6.10)
Brazylia	ABNT NBR 8681:2003
Kanada	NBCC 2020
	NBCC 2015
	NBCC 2010
Dania	DS/EN 1990 DK NA:2021 CC2
	DS/EN 1990 DK NA:2021 CC1
	DS/EN 1990 DK NA:2021 CC3
	EN 1990 DK NA:2007
Eurocode	EN 1990:2023 (8.12) VC1 CC2
	EN 1990:2023 (8.12) VC1 CC1
	EN 1990:2023 (8.12) VC1 CC3
	EN 1990:2023 (8.13) VC1 CC2
	EN 1990:2023 (8.13) VC1 CC1
	EN 1990:2023 (8.13) VC1 CC3
	EN 1990:2002/AC:2010 (równanie 6.10)
	EN 1990:2002/AC:2010 (równanie 6.10 a i b)
Finlandia	SFS-EN 1990/2016 RC2
	SFS-EN 1990/2016 RC1
	SFS-EN 1990/2016 RC3
Francja	NF EN 1990/NA Décembre 2011 H<1000 m
	BAEL 91
	CB 71 Avril 2000
	CM66 Avril 2000
	AL 76 Avril 2000
	NF EN 1990/NA Décembre 2011
	NF EN 1990/NA Décembre 2011 H>1000 m
Wielka Brytania	BS-EN 1990:2002+A1:2005 (równanie 6.10)
	BS-EN 1990:2002+A1:2005 (równanie 6.10 a i b)
	BS5950
	BS8110
Grecja	ELOT EN 1990/A1
Indie	IS:875 (część 5)
Włochy	D.M. 17/01/2018 (A1)
	D.M. 17/01/2018 (EQU)
	D.M. 17/01/2018 (A2)
Holandia	NEN-EN 1990:2006/NB:2019 (równanie 6.10 a i b)
Norwegia	NS-EN 1990:2002/NA:2016
Polska	PN-EN 1990:2004/AC:2010 (równanie 6.10 a i b)
Portugalia	NP EN 1990:2009
Rumunia	SR EN 1990:2004/NA:2009 (równanie 6.10)
Republika Południowej Afryki	SANS 10160-1:2011
Hiszpania	CTE DB-SE:2006
Szwecja	SS-EN 1990/BFS 2019:1 EKS 11 SC2
	SS-EN 1990/BFS 2019:1 EKS 11 SC1
	SS-EN 1990/BFS 2019:1 EKS 11 SC3
Stany Zjednoczone	LRFD ASCE 7-22
	ASD ASCE 7-22
	ACI318_2011
	ASCE 7-16 ASD
	ASCE 7-16 LRFD
	LRFD IBC 2018
	ASD IBC 2018
