Se seu desenho contiver informações de localização geográfica e você estiver conectado à conta da Autodesk Account, você poderá exibir um mapa de um serviço de mapas on-line na viewport atual.
O mapa on-line é um gráfico temporário que é fornecido dinamicamente pelo serviço de mapas on-line. Ele é exibido atrás de todos os outros objetos de desenho na viewport e cobre a extensão do sistema de coordenadas GIS atribuído ao arquivo de desenho. Como o mapa on-line é um gráfico temporário, não é possível plotá-lo, e ele não pode ser exibido se você não estiver conectado à conta da Autodesk Account. A outra desvantagem do mapa on-line é que, normalmente, ele cobre uma área grande; muito maior que o escopo de um projeto típico de CAD.
Caso seja necessário plotar ou exibir o mapa quando você estiver off-line, será possível “capturar” a área de interesse para um objeto conhecido como uma imagem do mapa. A imagem do mapa se integra à área de desenho em cima do mapa on-line e é salva com o desenho. Ao contrário do mapa on-line, a imagem do mapa não é um gráfico temporário e, portanto, é possível plotá-lo. Ele ficará disponível mesmo que você não esteja conectado à conta da Autodesk Account.
Estilos de mapa

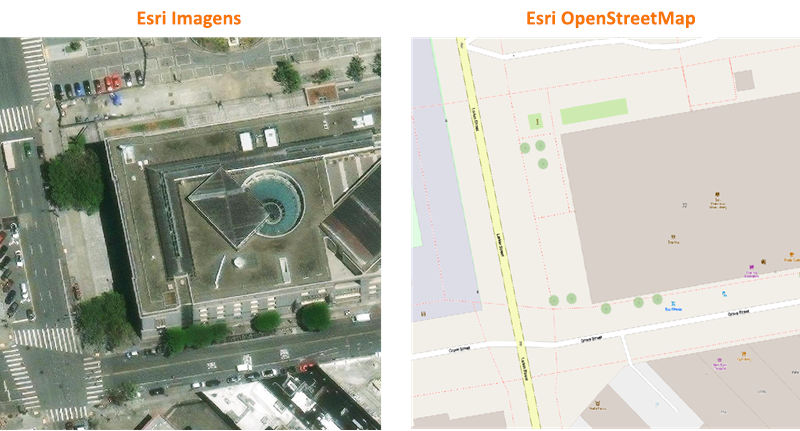

É possível exibir o mapa como uma imagem de satélite (Esri Imagens) ou como uma imagem vetorial (Esri OpenStreetMap). Se a área de desenho for dividida em várias viewports, cada viewport poderá ter um estilo diferente de mapa.
Uso de mapas em caixas de diálogo
O mapa on-line também é exibido na caixa de diálogo Localização geográfica. Ele permite selecionar um ponto de referência para usar como marcador geográfico. Se deseja limitar a quantidade de dados transferidos para o seu computador, você pode optar por não usar dados de mapa dinâmico. Quando você faz isso, o sistema não se conecta ao serviço de mapas e os mapas se comportam como se você não estivesse conectado à Internet.
