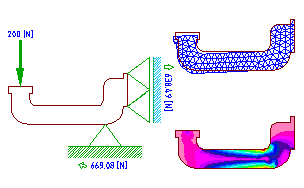

Executa uma análise de elementos finitos em um objeto bidimensional que é sujeito a uma carga estática.
Pesquisa
Resumo
É possível calcular a tensão e a deformação em um plano para placas com uma espessura determinada ou em uma seção transversal com forças e cargas de esticamento individuais.
As seguintes condições devem ser cumpridas para iniciar o comando AMFEA2D:
- O contorno deve ser desenhado.
- Os contornos interno e externo não devem se tocar.
- O contorno ou a seção transversal deve criar uma superfície fechada.
Nota: Várias tarefas de FEA são permitidas no mesmo desenho. Se o contorno alterar, a nova tarefa Análise por Elementos Finitos (FEA) deve ser solucionada.
O cálculo Análise por Elementos Finitos (FEA) é controlado usando a caixa de diálogo Análise por Elementos Finitos (FEA) 2D - Cálculo. O usuário deve especificar o material, a espessura e as condições de borda (cargas e suportes) segundo o tipo e a quantidade.
Lista de prompts
Os seguintes prompts são exibidos.
- Selecionar ponto interno
- Seleciona um ponto dentro da seção transversal. A rotina Análise por Elementos Finitos (FEA) localiza automaticamente os contornos externo e interno fechados na zona definida pela seção transversal.
- Existente
- Recalcula usando a solução existente. Use essa opção se o contorno não foi alterado.
- Nova
- Exclui a solução existente e inicia um novo cálculo. Use essa opção se o contorno foi alterado.
