Definição de um vínculo rígido na estrutura

Para definir um vínculo rígido em uma estrutura quando pelo menos um tipo de vínculo rígido está na lista ativa:

Modo de atribuição manual

• Selecione um tipo de vínculo rígido na lista.
• Especifique o nó principal selecionando um nó graficamente ou inserindo um número de nó no campo Nó principal.
• Especifique um ou mais nós secundários selecionando os nós graficamente ou inserindo seus números no campo de seleção Nós secundários.

De acordo com o modo de atribuição de lista

• Selecione um tipo de vínculo rígido na lista.
• Especifique os nós principais selecionando um nó (ou nós) graficamente ou inserindo os números dos nós no campo Seleção de nós principais.

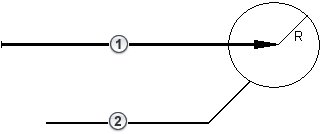

• Especifique os parâmetros para os nós secundários: vetor de conexão (que determina uma direção, orientação e comprimento) e intervalo (o raio da esfera R). Observe a seguinte imagem. Todos os nós localizados no intervalo definido são nós secundários para o vínculo rígido.


  1. O vetor anexado aos nós principais, determinando a direção.
  2. O intervalo (a esfera na qual os nós secundários serão localizados).
