Vínculos rígidos

Essa opção define vínculos rígidos em uma estrutura. Um vínculo rígido é usado para modelar completamente elementos rígidos de estruturas elásticas (definição de um corpo rígido em uma estrutura). Os deslocamentos e rotações definidos para um vínculo rígido podem ser limitados para certos graus de liberdade.

Informações básicas sobre como definir vínculos rígidos em uma estrutura:

• Eles exigem a definição de nós adicionais.
• Eles agem entre os nós. Eles podem conectar quaisquer tipos de elementos finitos (elementos de barra ou elementos de casca).
• Só é possível usar vínculos rígidos em estruturas que usam graus de liberdade rotacionais.

Definir uma ligação rígida entre nós é o mesmo que introduzir condições de compatibilidade rígida com relação a todos os deslocamentos nestes nós. Todos os nós vinculados com um nó primário constituem um grupo de nós comparável a um corpo rígido.

Nota: A seleção dos graus de liberdade se aplica somente aos nós secundários de um vínculo rígido (a conexão do nó principal com o corpo rígido usa todos os graus de liberdade).

Por exemplo, deslocamentos lineares podem ser bloqueados, enquanto que rotações podem ser permitidas. O primeiro nó é o nó primário, enquanto os nós restantes são nós secundários.

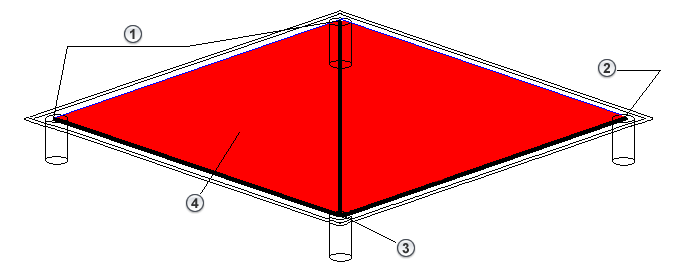

É possível ilustrar o uso de vínculos rígidos definindo um piso rígido em seu plano, enquanto, na direção perpendicular ao plano do piso, ele é flexível. Um vínculo rígido é definido como uma membrana rígida vinculada a um nó principal, ao qual os nós secundários com um conjunto selecionado de graus de liberdade são anexados. (Para atingir a rigidez total, todos os graus de liberdade dos nós secundários devem ser selecionados). Ao usar vínculos rígidos, é possível modelar uma membrana (consulte a imagem a seguir) – as direções UZ RX RY RZ nos nós secundários são liberadas.

1. Nó secundário 1
2. Nó secundário 2
3. Nó principal
4. Corpo rígido

Abra a caixa de diálogo Vínculos rígidos, para definir os vínculos rígidos na estrutura, usando um dos métodos:

• Clique em Geometria > Atributos adicionais > Vínculos rígidos.
• Clique em .

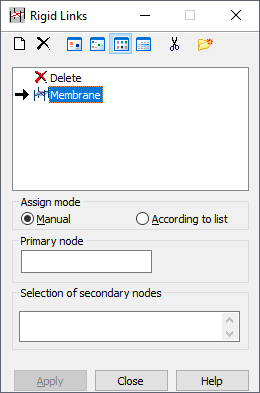

A caixa de diálogo Vínculos rígidos tem os seguintes elementos:

• Campo para tipos de vínculos rígidos definidos
• Campo Nó principal, campo Seleção de nós secundários para uma definição manual (consulte a imagem a seguir com três nós secundários)


  1. Nó secundário 1
  2. Nó secundário 2
  3. Nó secundário 3
  4. Nó principal
• Campo e parâmetros do nó principal (vetor de conexão e raio da faixa) para definir vínculos rígidos de acordo com a lista (consulte a imagem a seguir com 1 nó principal e 2 nós secundários dentro de uma faixa definida). Todos os nós na faixa definida são nós secundários do vínculo rígido.


  1. Nó principal
  2. Nó secundário 1
  3. Nó secundário 2
  4. Vetor
  5. Intervalo
• Botões padrão (Aplicar, Fechar, Ajuda).

Na parte superior da caixa de diálogo estão as seguintes opções:

• – Define uma Nova definição de vínculo rígido
• – Exclui um tipo de vínculo rígido da lista ativa.
• , , e – Exibe a lista de vínculos rígidos ativos como: ícones grandes, ícones pequenos, uma lista curta ou uma lista longa.
• – Exclui da lista ativa todos os tipos de vínculo rígido que não estão na estrutura.
• – Abre a caixa de diálogo Gerenciador de legenda.

Nota: A opção de vínculos rígidos pode ser usada somente nos tipos de estruturas que permitem graus de liberdade rotacionais. Portanto, não é possível definir um vínculo rígido nos seguintes tipos de estruturas: treliça 2D, treliça 3D, plano de tensão, plano de deformação, estruturas de eixos simétricos e estruturas volumétricas.

É possível definir um nó como um nó secundário somente em um vínculo rígido. Portanto, a seguinte notação não está correta:

1 2 3 4 LIN 10

1 6 7 LIN 9.

Nota: Os nós secundários não devem ser definidos como suportes de tipo rígido. Eles podem ser definidos como suportes elásticos.

Nota: Os nós secundários não devem ser definidos como nós compatíveis com outros nós. Os nós principais podem ter compatibilidade com outros nós.

Nota: Não é possível usar um suporte rotacionado no nó principal de um vínculo rígido para os graus de liberdade.

Similar à definição de outros atributos, a definição de um vínculo rígido tem duas etapas:

• Definir um tipo de vínculo rígido

  Se a lista de tipos de vínculos rígidos ativos estiver vazia ou um novo tipo de vínculo rígido for adicionado à lista ativa, clique em Nova definição de vínculo rígido:

  • Se nenhum dos tipos de vínculos rígidos for selecionado, clicar em abrirá a caixa de diálogo para definir um novo tipo de vínculo rígido. Os campos são preenchidos com a última definição de vínculo rígido (exceto para o campo LEGENDA) ou os parâmetros padrão são definidos.
  • Se um tipo de vínculo rígido for selecionado, clicar em abrirá a caixa de diálogo para definir um novo tipo de vínculo rígido. Todos os campos, exceto Legenda, são preenchidos com o tipo realçado.

    Também é possível abrir a caixa de diálogo para definir um novo vínculo rígido ao clicar duas vezes em um elemento na lista de vínculos rígidos. A caixa de diálogo Definição de vínculo rígido é aberta com todos os campos preenchidos de acordo com o tipo de vínculo rígido selecionado. Clique em Adicionar (ou pressione <ENTER>) para adicionar (atualizar) o novo tipo de vínculo rígido à lista. Se a legenda não mudar, uma mensagem de aviso será exibida.

• Definir um vínculo rígido em uma estrutura

Para excluir um vínculo rígido da estrutura:

1. Clique em na lista de vínculos rígidos ativos.
2. Selecione um objeto na estrutura do qual deseja excluir o vínculo rígido.

Não é possível modificar esse tipo de vínculo rígido; ele é atribuído da mesma forma que as propriedades de vínculo rígido são a um elemento de estrutura.

Após o novo vínculo rígido ser adicionado, seu símbolo será exibido.
