Ortotrópico

A opção ortotrópica reconhece a ortotropia estrutural de lajes e cascas. A ortotropia estrutural se refere à falta de uniformidade da rigidez da laje em diferentes direções, por exemplo, devido a uma nervura da laje. A ortotropia reconhece diferenças na rigidez nas direções mutuamente perpendiculares, mas não reconhece a falta de uniformidade do material. Todas as heterogeneidades geométricas são reconhecidas somente nas matrizes de rigidez dos elementos. Uma laje com uma espessura definida dessa forma deve ser tratada como uma estrutura com espessura equivalente, mas com rigidez diferente em direções perpendiculares.

Nota: A alteração local da rigidez da nervura não é reconhecida; a geometria exata da laje não é visualizada e não é reconhecida durante os cálculos da armadura.

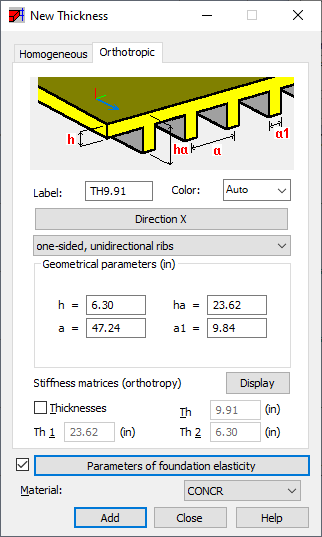

Especifique os parâmetros de espessura ortotrópica:

• Legenda – defina um nome para uma espessura.
• Cor – selecione a cor do painel.
• Direção X – clique para abrir a caixa de diálogo Direção de ortotropia, que permite definir a direção principal da ortotropia.
• Lista com tipos de geometria de laje predefinida disponíveis (como nervuras, piso de caixa, grelha e laje trapezoidal). Se selecionar a opção definida pelo usuário, será possível criar uma matriz de ortotropia personalizada: após selecionar um tipo de geometria de laje, os campos de edição relevantes que permitem definir as dimensões da laje estarão disponíveis.
• Exibir ou Definir – clique nessa opção para exibir a caixa de diálogo Matrizes de rigidez. O botão Definir é exibido após você selecionar Definido pelo usuário na lista de tipos de geometria de laje predefinidos.
• Espessuras – quando essa opção é selecionada, é possível definir os valores de espessura:
  • A – espessura equivalente usada para calcular o peso próprio da laje.
  • Th1 – usado para definir as espessuras equivalentes usadas para cálculos ao aplicar cargas de gradiente térmico.
  • Th2 – usado para definir as espessuras equivalentes usadas para cálculos ao aplicar cargas de gradiente térmico.

    Os valores de espessura são calculados automaticamente com base nos parâmetros de laje geométrica.

• Parâmetros de elasticidade da fundação (coeficiente de apoio elástico K) – clique nessa opção para abrir a caixa de diálogo Definição – Fundação elástica.
• Material

Nota: Os cálculos de armadura para esse tipo de laje não fornecerão resultados corretos. Um novo algoritmo para a armadura da laje que reconheça uma seção T ou uma seção H deve ser implementado. Portanto, os cálculos de armadura para esse tipo de laje são realizados como se fossem lajes homogêneas com seção transversal invariável.

Após ter definido os parâmetros, clique em Adicionar. O tipo de espessura recém-definido será adicionado à lista de tipos de espessura ativos.

Consulte também:

Ortotropia – base teórica
