Revestimento

Abra a caixa de diálogo Revestimento usando um dos seguintes métodos:

• Clique no menu Geometria > Atributos adicionais > Distribuição de carga – Revestimentos.
• Clique em .

A opção define um revestimento, ou seja, uma superfície que permite distribuir cargas planas, lineares e concentradas em barras, painéis e suportes. Esse objeto pode facilitar consideravelmente a geração de cargas; ele permite definir objetos de estrutura real que não participam na capacidade de carga de uma estrutura, como paredes de painel e telhado. É possível aplicar cargas planas (uniforme ou não uniforme, definidas em qualquer contorno ou objeto), lineares (definidas por dois pontos ou em arestas) e concentradas (força no ponto) a revestimentos. Também é possível usar revestimentos quando cargas de neve e vento 3D são geradas. Uma malha de elementos finitos não é gerada em um revestimento; é um objeto auxiliar para definir cargas.

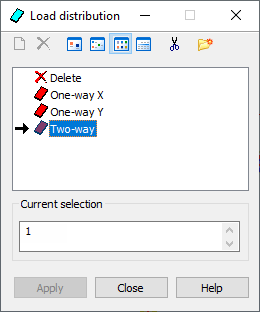

A caixa de diálogo apresenta as seguintes partes:

• Na parte superior: vários ícones
• O campo de lista: exibe os tipos de revestimento disponíveis
• Na parte inferior: o campo de seleção atual e os botões padrão.

Na parte superior da caixa de diálogo:

• , , e – Exibe a lista de tipos de revestimento ativos como: ícones grandes, ícones pequenos, lista curta ou lista longa.
• – Abre a caixa de diálogo Gerenciador de legenda.

O campo de lista exibe três tipos disponíveis de distribuição de carga com base na direção da carga:

• Bidirecional – isotrópico
• Unidirecional X – anisotrópico: paralelo ao eixo x local de um painel
• Unidirecional Y – anisotrópico: paralelo ao eixo y local de um painel e perpendicular ao eixo x local de um painel.

Nota: O método trapezoidal e triangular é usado para distribuir cargas para todos os tipos de revestimento. Como os métodos de distribuição são limitados a esse método, não é possível definir novos tipos de distribuição de carga. Use a opção “Não levar em conta a barra de treliça” ao selecionar objetos nos quais as cargas de um revestimento são distribuídas.

Um objeto de superfície é gerado na forma de uma face com revestimento definido. Uma superfície é definida da mesma maneira que um painel (ao indicar um ponto interno ou a lista de objetos lineares).

Também é possível definir um revestimento selecionando o menu Geometria > Revestimentos.

As cargas de revestimentos são distribuídas em todos os objetos no contorno e no plano de um revestimento:

• Barras no plano de revestimento – o Robot localiza automaticamente todas as barras no plano e no contorno de uma cobertura; isso gera uma carga linear trapezoidal em uma barra.
• Nós das barras de suporte – uma carga é distribuída em nós que pertencem a barras adjacentes ao plano de revestimento (como colunas que suportam a cobertura) e gera uma carga nodal. A distribuição nos nós é ignorada na distribuição unidirecional.
• Nós de suporte – uma carga é distribuída nos nós aos quais são atribuídos suportes, no entanto, a condição necessária é que um suporte tenha propriedades avançadas de coluna atribuídas, ou seja, as cotas de suporte precisam ser especificadas. Um contorno de cotas do suporte determina uma área de um retângulo; a carga é distribuída nesse retângulo usando a distribuição trapezoidal e triangular; isso gera uma carga nodal.
• Arestas dos painéis de suporte – uma carga é distribuída nas arestas dos painéis que são adjacentes ao plano de um revestimento (como paredes que suportam um revestimento ou lajes em que uma carga da parede do painel externo é distribuída); isso gera uma carga linear trapezoidal na aresta.

É possível selecionar objetos que estejam no plano de um revestimento (ou de um painel para o qual a distribuição trapezoidal e triangular está selecionada em um modelo de cálculo) e não carregar cargas. Em uma estrutura real, esses podem ser elementos de contraventamento de telhado que não transportam a carga transferida do telhado. É possível selecionar os objetos usando um dos seguintes métodos:

• Use as opções no painel Inspetor – nas propriedades do objeto (barra ou painel); para a opção de distribuição trapezoidal e triangular, é possível selecionar Analisar (um objeto carrega cargas) ou Ignorar (um objeto não carrega cargas)

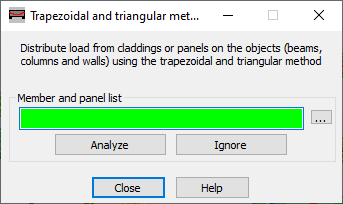

• Use a caixa de diálogo Opções de método trapezoidal e triangular selecionando o menu Cargas > Cargas especiais > Opções de método trapezoidal e triangular; objetos na lista de barras e painéis:
  • carregar cargas – após clicar em Analisar.
  • não carregar cargas – após clicar em Ignorar.

  Clique em (...) para abrir a caixa de diálogo Seleção.



É possível definir uma superfície ao atribuir a cobertura a um objeto do tipo face para os seguintes tipos de estrutura: estruturas de barra e estruturas de casca. Assume-se que, para estruturas volumétricas, o objeto de face se comporta como uma face de uma estrutura volumétrica; não é possível definir superfícies carregadas em tal objeto. Todos os tipos de cargas (plana, linear e nodal) podem ser aplicados a uma cobertura, exceto para dois tipos de cargas planas: pressão hidrostática e cargas térmicas.
