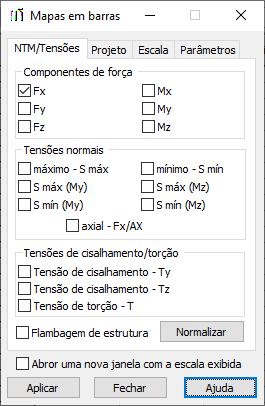

Abra a caixa de diálogo Mapas em membros através de um dos seguintes métodos:
- Clique no menu Resultados > Mapas em membros.
- Clique em
Mapas em membros.
Essa opção é exibida para estruturas de membros, mapas de cores obtidos com base na análise de forças de seção, tensões, deformações etc. dentro de uma estrutura.
A caixa de diálogo apresenta quatro guias:
Para uma estrutura, é possível exibir somente uma quantidade.
Para exibir um mapa de uma quantidade no visualizador (área de desenho do Robot):
- Selecione a quantidade e clique em Aplicar. Um mapa da quantidade selecionada é exibido no visualizador.
- Selecione a quantidade e também a opção Abrir uma nova janela. O mapa da quantidade selecionada é exibido em uma nova janela; o mapa de uma quantidade diferente, se exibido, aparece em outra janela.
