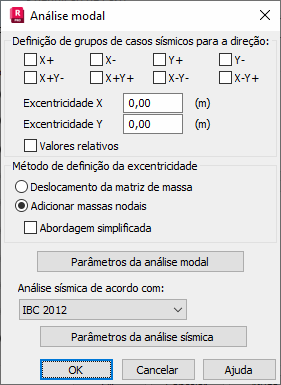

Clique em Modal com a definição automática de casos sísmicos na caixa de diálogo Nova definição de caso, em que podem ser especificados uma direção e um valor de excentricidades.
A maioria das normas de construção exige que a torção seja levada em conta na análise sísmica de construções assimétricas. A torção, considerando a excentricidade da massa, resulta de razões naturais ou acidentais.
- Deslocamento do centro de gravidade desde o centro de torção em andares sucessivos.
- Imprecisões de trabalho, diferenças na rigidez de material presumida, distribuição de massas e outras.
O valor da excentricidade da massa é determinado como um valor linear absoluto ou como um valor relativo em relação ao tamanho da estrutura, como 5% do comprimento da projeção. Se os andares não tiverem sido definidos no modelo de estrutura, a excentricidade será calculada com base nas cotas globais de todo o modelo. No caso da definição de andares, o valor da excentricidade será considerado para os elementos que pertencem a cada um dos andares separadamente, com base nas dimensões do andar Lx, Ly.
Estão disponíveis no programa dois métodos para definir a excentricidade:
- Deslocamento da matriz de massa: modifica os elementos da matriz de massas considerando o deslocamento da massa pela distância indicada; somente a matriz de massa consistente está disponível para esse método.
- A adição de massas nodais considera massas nodais adicionais que modelam o deslocamento da massa; todos os tipos de matrizes de massa estão disponíveis para esse método.
Também é possível escolher o método simplificado de considerar a excentricidade para a análise sísmica. Nesse caso, a excentricidade da massa não é considerada na análise modal, mas diretamente na análise sísmica. Para esse método estático, a torção é levada em conta ao adicionar cargas de momento a forças equivalentes na análise sísmica. Na análise sísmica, para o método dinâmico do Robot, a torção é levada em conta ao deslocar a massa na análise modal. Isso leva à resolução repetida da análise modal com um deslocamento diferente da matriz de massa considerada. Como resultado, é gerado um grande número de casos:
- Análise modal com o deslocamento de massa presumido (-X, +X, -Y, +Y).
- Após a análise modal, será sempre executada a análise sísmica de um espectro diferente (ULS, SLS) e uma direção de excitação (X, Y, Z).
- Combinações de diferentes direções de excitação por meio de combinações quadráticas ou de Newmark.
O número de casos de combinação gerados é muito grande.
Para facilitar um grande número de casos e combinações sísmicas, estes dois métodos estão disponíveis:
- Geração automática de um conjunto de casos de análise modal com uma excentricidade e os casos de análise sísmica que os acompanham, bem como suas combinações. Isso não altera a forma como os cálculos foram executados até agora, somente cria automaticamente todos os casos.
- Abordagem simplificada levando em conta a excentricidade da massa na análise sísmica sem a necessidade de deslocar a massa na análise modal. Isso requer a resolução da análise modal uma vez e reduz significativamente o tempo de cálculo. O método para considerar a torção de uma estrutura implementa uma modificação de forças pseudoestáticas diretamente na análise sísmica, sem uma modificação da matriz de massa.
Existem também dois botões para abrir caixas de diálogo adicionais. Nesses casos, é possível especificar os parâmetros da análise modal e a norma sísmica selecionada. Nos parâmetros de análise modal e sísmica, a definição de uma excentricidade de massa não deve ser definida porque ela será automaticamente definida durante a geração de casos.
