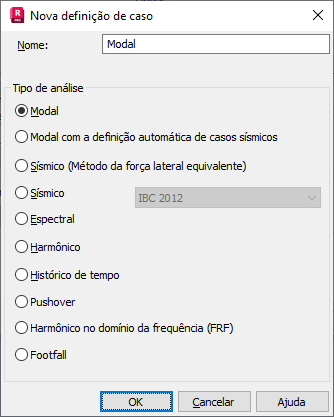

Use essa caixa de diálogo para definir novos casos dinâmicos.
- Acesso
-
- Clique em Análise
Tipos de análise. - Clique em Novo.
- Clique em Análise
Caixa de diálogo Elementos
Os seguintes tipos de análises estão disponíveis:
- Modal
- Modal com a definição automática de casos sísmicos
- Sísmico (Método da força lateral equivalente)
- Sísmico (Método de espectro de resposta)
- Espectral
- Harmônico
- Histórico de tempo
- Sobreposição
- Análise harmônica no domínio de frequência (FRF)
- Footfall
Abaixo, na caixa de diálogo, há opções que representam dois tipos de análise de estrutura:
- Análise harmônica no domínio de frequência (FRF) – Um tipo de análise que consiste em executar sequencialmente a análise harmônica para valores de frequência sucessivos em um intervalo selecionado.
- Análise de footfall – Analisa o efeito das cargas humanas de footfall (o que é interpretado como uma força harmônica em um determinado intervalo de frequência) nas vibrações da estrutura.
Se a análise modal de uma estrutura não estiver definida, as análises dinâmicas de estrutura (espectro sísmico, análise espectral e histórico de tempo) não estarão disponíveis. Para análise espectral, análise sísmica e análise do histórico de tempo, use os resultados obtidos durante a análise modal da estrutura. A definição dos parâmetros dessa análise deve ser precedida pela definição de uma análise modal de uma estrutura. É possível definir vários casos de análises modais de uma estrutura, cada uma definida por um conjunto diferente de parâmetros (matrizes de massa diferentes, valores de amortecimento e outros). As análises de espectro sísmico, espectral e histórico de tempo são executadas para o parâmetro definido para a análise modal, que está localizado na lista de cargas da estrutura.
