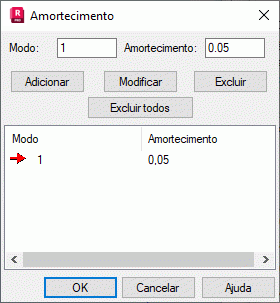

Selecione a opção Decomposição modal e clique em Parâmetros na caixa de diálogo Análise do histórico de tempo para definir os parâmetros do método de decomposição modal.
A caixa de diálogo anterior também é exibida ao definir o amortecimento (Amortecimento – Variável para cada modo) para os seguintes tipos de análise:
- Harmônico
- Análise harmônica no domínio de frequência (FRF)
- Análise de footfall
O método de decomposição modal aproveita as configurações e os resultados obtidos para a análise modal que estão incluídos na lista de casos de carga.
Os valores de amortecimento (maiores do que 0,0) para cada modo próprio na análise modal são os parâmetros permitidos para o método de decomposição. O amortecimento é entendido como amortecimento relativo (parte do amortecimento crítico).
Para definir o valor de amortecimento para um modo próprio, insira o número do modo próprio e o valor de amortecimento correspondente e clique em Adicionar.
Também é possível modificar e excluir linhas da tabela ativa clicando nos botões apropriados. Clique em Excluir tudo para apagar a lista definida de amortecimento.
É possível definir um valor de amortecimento para cada modo ou somente para os modos selecionados. Um valor de amortecimento para os valores intermediários que não estão definidos na lista é interpolado com base nos valores especificados. Os valores inicial e final são constantes. Isso é mostrado na imagem a seguir.
Os seguintes valores de amortecimento são usados:
- Para o modo 3, o amortecimento é 0,03 (3%).
- Para o modo 5, o amortecimento é 0,05 (5%).
Seguindo este princípio:
- o amortecimento 0,03 é atribuído aos modos 1 e 2
- um valor de amortecimento interpolado de 0,04 é atribuído ao modo 4
- um valor constante 0,05 é atribuído aos modos restantes, acima do modo 5.
