Parâmetros de análise do histórico de tempo

Use essa caixa de diálogo para configurar os parâmetros da análise do histórico de tempo de um caso dinâmico.

Acesso

1. Certifique-se de que uma análise modal já tenha sido definida.
2. Clique em Análise Tipos de análise Novo.
3. Selecione Histórico de tempo na caixa de diálogo Tipo de análise e, em seguida, clique em OK.

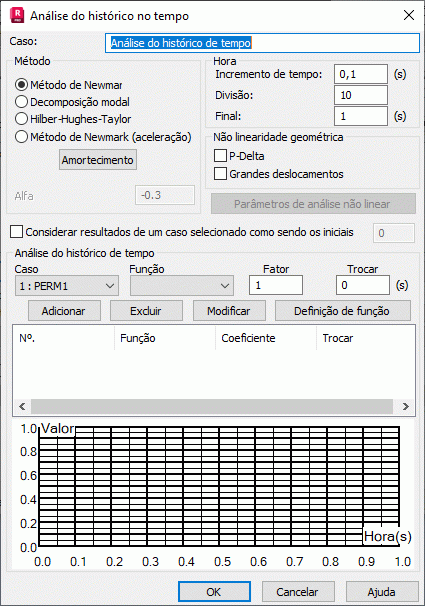

Caixa de diálogo Elementos

Maiúsculas/minúsculas

Nome do caso de carga.

Método

Lista de métodos que podem ser usados para executar a análise do histórico de tempo.

• Método de Newmark.
• Decomposição modal: valor padrão.
• Hilber-Hugues-Taylor.
• Método de Newmark (aceleração).

Nota: O método de decomposição modal não leva em conta cargas na forma de deslocamento forçado, velocidade ou aceleração dos apoios. Se você desejar incluir essas cargas na análise do histórico de tempo, será necessário selecionar o método Hilber-Hughes-Taylor ou o método de Newmark (aceleração).

Amortecimento

Abre uma das seguintes caixas de diálogo, dependendo do método selecionado.

• A caixa de diálogo Amortecimento permite determinar os valores detalhados de amortecimento de modos de vibrações individuais para o método de decomposição modal.
• A caixa de diálogo Amortecimento de Rayleigh permite determinar os fatores Rayleigh para os métodos de Newmark e Hilber-Hughes-Taylor (HHT).
  Nota: Se você desejar usar o método Hilber-Hughes-Taylor (HHT), será necessário especificar o coeficiente alfa.

Hora

• Passo de tempo – Variável de passo de tempo para a qual os resultados são armazenados.
• Divisão – Número de divisões de passos de tempo que definem a frequência de armazenamento dos resultados da análise.
• Final – Valor final da variável de tempo para a qual a análise é realizada.

Nota:

Se for selecionado outro método que não seja a decomposição modal, o número de divisões de passos de tempo (passo de tempo do salvamento de resultados) será especificado no campo Divisão, para definir o passo de tempo de integração. O passo de tempo de integração equivale a Passo de tempo/Divisão. Quando o valor de divisões for igual a 1, o passo de tempo do salvamento de resultados será idêntico ao passo de tempo de integração.

Se a decomposição modal (análise de histórico de tempo linear) for selecionada, o algoritmo calculará o valor máximo do passo de tempo de integração para cada modo, igualando o valor do período dividido por 20. Isso garante a estabilidade e precisão dos resultados. O valor calculado do passo de tempo é dividido pelo valor de divisões. O valor obtido (passo_1) é comparado com o passo de tempo de salvamento de resultados. O menor desses valores (passo_1 e passo de tempo de salvamento resultados) é adotado como o passo de tempo da integração. Observe que se o primeiro valor for aplicado nos cálculos, ele será ligeiramente modificado, de modo que o passo de tempo para salvar os resultados seja um múltiplo desse valor.

Não linearidade geométrica

• P-delta – Selecione essa opção para considerar os efeitos P-delta durante a análise.
• Grandes deslocamentos – Selecione essa opção para levar em conta grandes deslocamentos e/ou rotações durante a análise.
• Parâmetros de análise não linear – Abre uma caixa de diálogo que permite configurar as opções da análise não linear.

Análise do histórico de tempo

Selecione um caso de carga estática ou uma direção de massa e, em seguida, clique em Adicionar para definir a função. Também é possível modificar e excluir linhas da tabela ativa clicando nos botões apropriados.

• Caso – Lista de casos de carga estática simples ou massas disponíveis nas direções X, Y ou Z.
• Função – Lista das funções de tempo definidas e uma visualização do diagrama associado.
• Fator – O fator usado.
• Deslocamento – O desfasamento.
• Definição de função – Abre a caixa de diálogo Definição de função de tempo, que permite configurar uma função de tempo.
• Tabela de funções – Tabela que contém as seguintes colunas.

  Caso – Indica o número do caso de carga ou da direção da massa selecionado.

  Função – Nome da função de tempo selecionada para o caso de carga fornecido.

  Coeficiente – Coeficiente incremental para o valor da função de tempo do caso de carga fornecido; valor padrão do coeficiente = 1,0.

  Fase – Desfasamento da função de tempo para o caso de carga fornecido; valor padrão = 0,0.

Exemplos

Para executar uma análise de tempo das respostas de uma estrutura a uma explosão, defina um caso de carga correspondente à pressão do ar na estrutura e a função de variabilidade da explosão.

Para executar uma análise de tempo de um comportamento da estrutura durante um terremoto, defina as funções de tempo para as direções de massa selecionadas geradas na base de sismogramas.
