A maioria das normas de projeto fornece dois métodos para gerar cargas sísmicas:
- O método estático simplificado no qual a força sísmica equivalente (cisalhamento base) é distribuída em elementos de estrutura, dependendo de sua rigidez.
- O método dinâmico no qual as forças pseudoestáticas são geradas para cada modo de vibração próprio.
O método dinâmico é usado para análise sísmica, produzindo resultados para cada um dos modos de vibração próprios da análise modal. Os resultados confiáveis de forças ou tensões não são os obtidos para cada modo de vibração, mas os obtidos de suas combinações. Essas combinações são referidas como combinações quadráticas sísmicas. Há diversos métodos de cálculo de combinações quadráticas de modos. Os seguintes métodos de combinações de modo são implementados: CQC, SRSS, 10% e 2SM.
Como as normas requerem um determinado coeficiente de participação de massa na análise modal, há um número considerável de modos próprios para modelos de estruturas grandes. Os valores das combinações quadráticas são calculados ao visualizar os resultados na forma de tabelas, mapas ou diagramas, aumentando o tempo de processamento. Isso diz respeito a resultados específicos para elementos finitos planos exibidos em mapas ou forças reduzidas para painéis. Para acelerar, calcule e salve os valores de resultado selecionados após os cálculos estáticos.
Há duas opções para salvar os resultados da combinação quadrática:
- O salvamento automático é ativado após os cálculos de análise sísmica. Isso requer processos frequentes e demorados de cálculos estáticos e dinâmicos definidos na caixa de diálogo Preferências do trabalho.
- Selecione Análise > Salvar combinações sísmicas para reduzir os cálculos a pelo menos um.

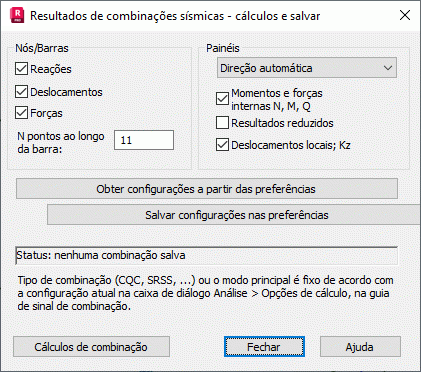

Selecione os tipos de resultados a serem calculados para combinações de análise sísmica em nós/barras e painéis.
- Clique em Obter configurações a partir das preferências para selecionar as configurações padrão do projeto atual.
- Clique em Salvar configurações nas preferências para transferir as configurações atuais para a caixa de diálogo Preferências do trabalho.
Clique no botão Cálculos de combinação para iniciar o processo de cálculo e salvar os resultados da combinação sísmica selecionada. Se os resultados de determinados grupos tiverem sido salvos anteriormente, eles não serão salvos novamente e os resultados calculados não poderão ser excluídos. Se você desativar a opção de salvar o resultado calculado anteriormente enquanto o status de salvamento estiver ativo, feche e reabra a caixa de diálogo; esse tipo de resultado será selecionado novamente.
A exceção é que, se você alterar os parâmetros do resultado, será necessário recalcular os resultados selecionados.
Após o cálculo, uma das seguintes notificações de status é exibida:
- Os resultados da combinação salvos são exibidos quando o processo de cálculo é concluído com êxito e os resultados para combinações sísmicas foram salvos.
- Nenhuma combinação salva é exibida quando o processo de cálculo não é executado, foi interrompido ou os resultados para combinações sísmicas não foram salvos.
Na caixa de diálogo Preferências do trabalho, se você selecionar a opção Salvar resultados somente para as combinações quadráticas e os cálculos forem executados, os resultados serão salvos somente para combinações sem salvá-los para modos modais únicos. Os resultados para combinações não podem ser calculados porque não há resultados para modos individuais que são componentes de combinações.
