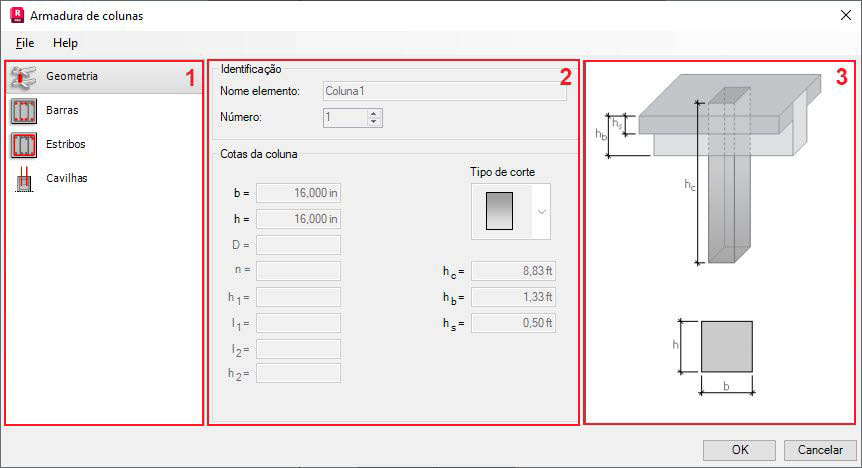

A caixa de diálogo para a geração da armadura da coluna tem três partes principais:
- No lado esquerdo aparecem opções para selecionar componentes utilizados para definir a armadura da coluna:
- No centro, é possível definir os parâmetros da coluna e da armadura (dependendo de um componente selecionado).
- Na direita há uma vista gráfica de uma coluna RC definida e a armadura da coluna gerada.
Na parte inferior da caixa de diálogo, há duas opções disponíveis:
- A opção somente está disponível no caso em que uma armadura paramétrica não tenha sido gerada (ou seja, armadura definida por meio de opções nas guias da extensão) e não há outro tipo de armadura (por exemplo, elementos pré-moldados) no elemento RC. Se a opção estiver ativada, a armadura paramétrica não é gerada. Se a opção estiver desativada, a armadura paramétrica é gerada.
- Atualização dinâmica do modelo - esta opção, quando selecionada, mantém os dados do módulo atualizados com o modelo do Revit.
Alterar a geometria de um elemento ou elementos adjacentes inicia a extensão e regenera a armadura para incluir as alterações.
É possível cancelar a seleção desta opção para
- Um único elemento (após iniciar a extensão cancele a seleção desta opção na parte inferior da caixa de diálogo).
- Todos os elementos de um determinado tipo em um projeto, como todas as vigas (nas preferências da extensão).
- Todos os tipos de elementos (nas preferências da extensão).
A atualização dinâmica do modelo é selecionada por padrão para todo o projeto e todos os elementos suportados.
Quando você abre um arquivo, criado na versão 2012 ou anterior, esta opção funciona como segue:
- Ela é desativada para os elementos existentes que foram reforçado com a extensão (é possível selecioná-lo ao modificar a armadura usando esta extensão).
- É selecionada por padrão para novos elementos.
Nota: Esta opção somente está disponível se o módulo for iniciado no Revit.
