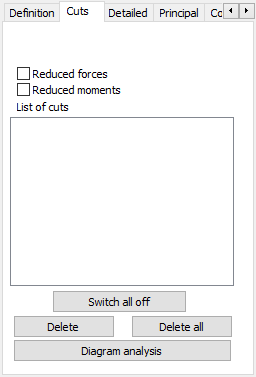

Selecione a guia Cortes na caixa de diálogo Cortes em painel para apresentar momentos e forças reduzidas.
O software permite a redução de todas as forças que atuam na seção em direção a um ponto, que é o centro de gravidade da seção. As forças reduzidas são representadas da seguinte forma:
- No visualizador de gráficos: no sistema de coordenadas global.
- Na tabela de resultados que é exibida após clicar em Análise do diagrama: nos sistemas de coordenadas global e local.
O método de cálculo de valores de momentos e forças reduzidas encontra-se no tópico Redução de forças para o centro de gravidade de...
A lista de cortes apresenta todos os cortes definidos para uma estrutura, com informações específicas.
- A exibição do corte é ativada ou desativada para a estrutura. Se selecionado, o corte será apresentado na estrutura junto com os diagramas selecionados das quantidades indicadas.
- Cor do corte e o diagrama apresentado para o corte.
- Nome do corte.
Ao clicar em Aplicar, ficam disponíveis os seguintes botões.
- Desativar tudo – Desativa a apresentação de todos os cortes preparados para a estrutura atual.
- Excluir – Exclui o corte selecionado (destacado) da lista de cortes.
- Excluir tudo – Exclui todos os cortes da lista de cortes.
