Em uma seção arbitrária, é possível reduzir todas as forças originadas em uma seção para um ponto (o centro de gravidade de todos os elementos na seção). O sistema de coordenadas no qual as forças reduzidas são exibidas é um sistema resultante da definição de um corte: eixo n – a normal ao plano de corte, os eixos 1 e 2 estão posicionados no plano de corte.
Os resultados da redução de forças são exibidos na tabela dos andares na guia Forças reduzidas. Essa guia exibe os seguintes valores:
- Coordenadas do centro de gravidade de uma seção
- Componentes de vetor (1, 2 e a normal ao plano de corte)
- Valores das forças reduzidas (as forças N1 e N2 estão no plano de corte e a força Nn é uma força normal à seção)
- Valores de momentos reduzidos
Além disso, o desenho exibe a posição do centro de gravidade da seção O para a qual as forças são reduzidas e o sistema de um corte com os eixos 1, 2 e n.
Forças em um corte de painel

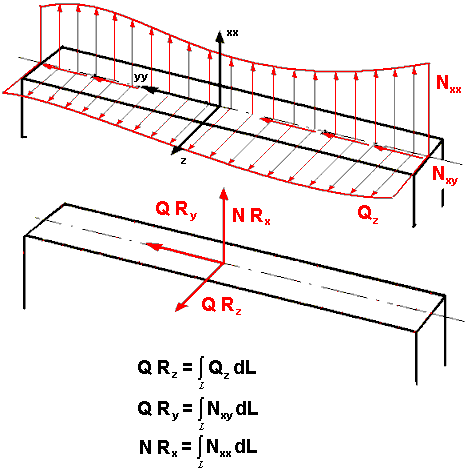

- Forças normais e de cisalhamento (lineares) e suas reduções (para forças concentradas)

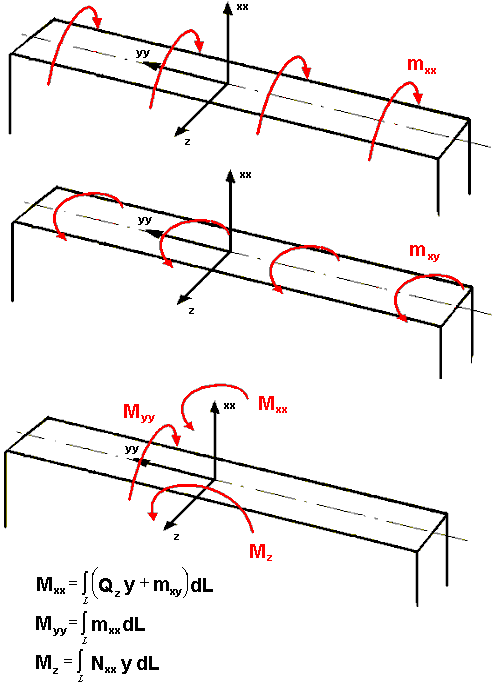

- Momentos fletores e de torção
Redução de forças para o centro de gravidade de uma seção
Sistema do plano de corte
Forças:

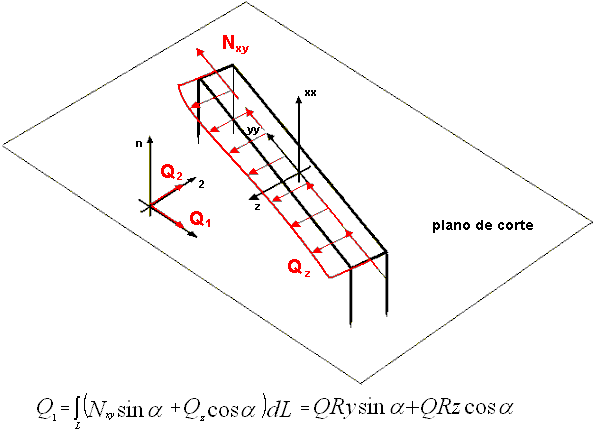

- No plano de corte (transversal) – as forças reduzidas no corte de cada elemento são projetadas nas direções 1 e 2 do sistema de corte

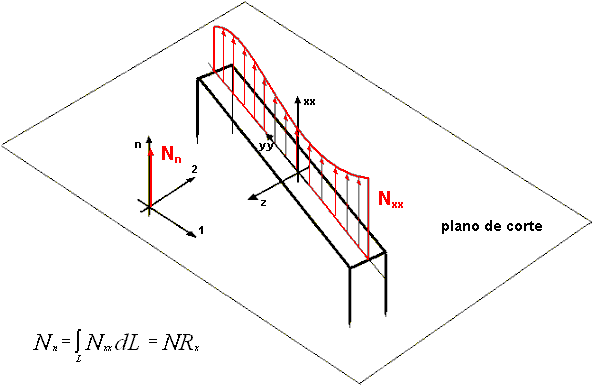

- Normal ao plano de corte (longitudinal)

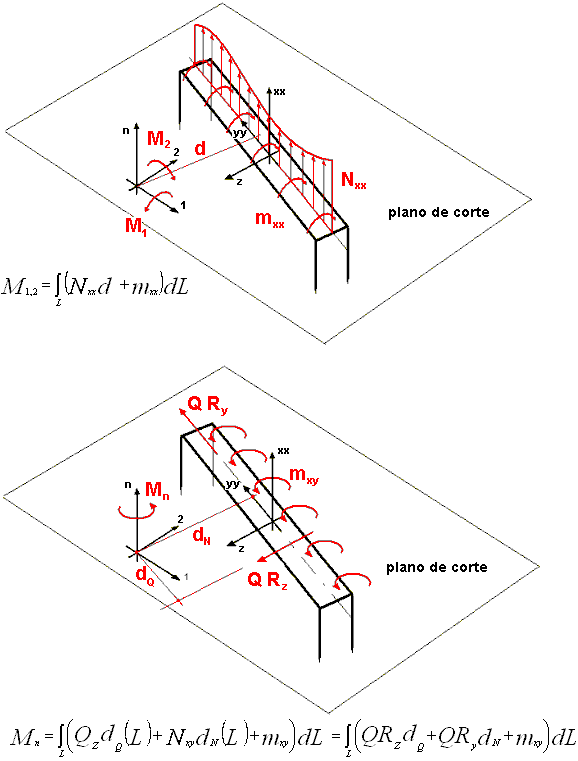

- Momentos
