Existem diversas formas de definir os nós compatíveis em uma estrutura:
Modo de atribuição – manual
- É possível selecionar um tipo de compatibilidade no campo de tipos de compatibilidade ativos e indicar um nó da estrutura no visualizador gráfico. O tipo de compatibilidade foi aplicado a esse nó. O primeiro número livre de nó da estrutura é inserido no campo Número de nó compatível. O campo à direita da caixa de diálogo exibe as barras que coincidem no nó selecionado. Você deve selecionar a barra cuja extremidade está no novo nó compatível.
- foi selecionado o nó nº 2 (no campo Número do nó).
- foi selecionada a barra nº 1 (uma barra que termina no nó nº 2) para atribuir o tipo de compatibilidade à extremidade desta barra.

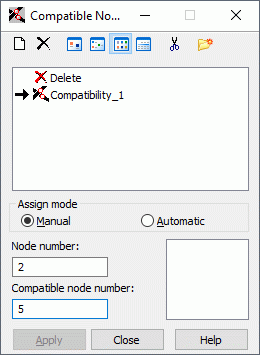

Na caixa de diálogo acima:
O Robot criou o nó nº 5 (exibido no campo Número de nó compatível), com coordenadas idênticas ao nó 2, que foi atribuído à barra nº 1, que termina nesse nó.
- Selecione um tipo de compatibilidade na lista de tipos de compatibilidade ativos. Insira o número de um nó da estrutura no campo Número do nó (também é possível fazer isso graficamente, colocando o cursor nesse campo e selecionando o nó no visualizador gráfico). O primeiro número livre de um nó da estrutura é inserido no campo Número de nó compatível. Você deve selecionar a barra cuja extremidade está no novo nó compatível. Clique em Aplicar para concluir a definição.
Modo de atribuição – automático
- Se você selecionar os nós antes de abrir a caixa de diálogo Nós compatíveis, os nós selecionados serão exibidos no campo Seleção ativa. Para aplicar o tipo de compatibilidade aos nós da lista de seleção, realce o tipo de compatibilidade na lista ativa e clique em Aplicar ou pressione <Enter>. O Robot gera um novo nó compatível. O número do nó compatível é o primeiro número de nó livre na estrutura atual.
- Se nenhuma seleção tiver sido feita antes de abrir os nós compatíveis, posicione o cursor no campo Seleção ativa. Ao mover o cursor para fora da caixa de diálogo, o cursor assumirá o modo de seleção. É possível selecionar quaisquer elementos da estrutura e os números dos objetos selecionados aparecem no campo de edição Seleção ativa. Para aplicar o tipo de compatibilidade aos nós da lista de seleção, realce o tipo de compatibilidade na lista ativa e clique em Aplicar ou pressione <Enter>. O Robot gera um novo nó compatível. O número do nó compatível é o primeiro número de nó livre na estrutura atual.
