Nós compatíveis

Abra a caixa de diálogo Nós compatíveis, usando um dos seguintes métodos:

• Clique no menu Geometria > Atributos adicionais > Nós compatíveis.
• Clique em .

Essa caixa de diálogo é usada para definir nós compatíveis em uma estrutura. Isso significa que se define nós compartilhados com relação ao deslocamento ou à rotação para os graus de liberdade selecionados nos pontos em que as barras da estrutura estão conectadas (compatibilidade). Os nós selecionados são copiados. Cada nó pertence a um conjunto diferente de barras. Todos os graus de liberdade em um nó, exceto os indicados pelo usuário, são mutuamente independentes.

Para estruturas de barra com barras de interseção, é possível obter os mesmos valores de deslocamento para barras em seu ponto de interseção. Para isso, use a opção Nós compatíveis. O número de nós com coordenadas idênticas deve ser o mesmo que o número de barras. Cada nó pertence a uma barra diferente.

Nota: Ao definir a compatibilidade em um sistema de coordenadas rotacionado, não é possível usar o sistema de coordenadas local mais de uma vez para o mesmo nó. O problema diz respeito a outros pares de nós compatíveis ou apoios localizados na mesma posição.

Nota: Não é possível usar uma compatibilidade rotacionada no nó principal de um vínculo rígido para os graus de liberdade.

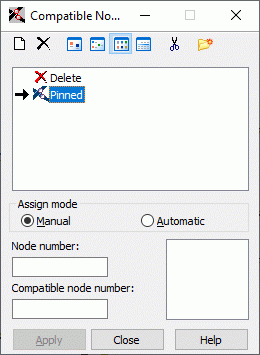

A caixa de diálogo apresenta o seguinte:

• Na parte superior, há vários ícones
• Um campo que exibe a lista ativa de tipos de nós compatíveis
• Na parte inferior, há os seguintes campos: número do nó, número do nó compatível, campo de apresentação do número do nó, campo de seleção atual e os botões padrão

A caixa de diálogo apresenta os seguintes ícones:

• – Adiciona um novo tipo de compatibilidade (Definição de um novo tipo de compatibilidade)
• – Exclui um tipo de compatibilidade selecionado da lista ativa
• , , e – Exibe a lista de tipos de compatibilidade ativos como: ícones grandes, ícones pequenos, lista curta e lista completa
• – Exclui da lista ativa todos os tipos de compatibilidade que não estão na estrutura projetada
• – Abre a caixa de diálogo Gerenciador de legenda.

De forma semelhante à definição de outros atributos de estrutura, o processo de definição de compatibilidade em uma estrutura é dividido em duas etapas:

• Definição do tipo de compatibilidade

  Se a lista ativa de tipos de compatibilidade estiver vazia ou um novo tipo de compatibilidade for adicionado à lista ativa, clique em novo tipo de compatibilidade:

  • Se nenhum dos tipos de compatibilidade estiver selecionado, clicar em abrirá a caixa de diálogo referente a uma nova definição de tipo de compatibilidade. Os campos são preenchidos com a última definição de compatibilidade (exceto para o campo LEGENDA) ou são definidos os parâmetros padrão.
  • Se um tipo de compatibilidade estiver realçado, clicar em abrirá a caixa de diálogo para definir um novo tipo de compatibilidade. Todos os campos (exceto o campo LEGENDA) são preenchidos com o tipo realçado.

  Também é possível abrir a caixa de diálogo para um novo tipo de compatibilidade clicando duas vezes no elemento da lista de tipos de compatibilidade ativos. A caixa de diálogo Definição de compatibilidade é aberta com todos os campos preenchidos de acordo com o tipo de compatibilidade selecionado. Após alterar os parâmetros necessários, o tipo de compatibilidade é adicionado (atualizado) à lista ativa clicando em ADICIONAR ou pressionando <ENTER>. Se a legenda não for alterada, será exibido um aviso apropriado (como no caso de uma nova definição de compatibilidade). Essa opção permite alterar os tipos de compatibilidade.

• Definição dos nós compatíveis.

Para excluir um tipo de compatibilidade da estrutura:

1. Clique em na lista de tipos de compatibilidade ativos.
2. Selecione um objeto na estrutura da qual deseja excluir o tipo de compatibilidade.

Não é possível modificar esse tipo de compatibilidade; ele é atribuído da mesma forma que as propriedades de tipo de compatibilidade para um elemento de estrutura.

Depois que um tipo de compatibilidade é definido, seu símbolo é exibido.

Consulte também:

Nós compatíveis – exemplo
