Apoios

Abra a caixa de diálogo Apoios, que define os apoios de uma estrutura, usando um dos seguintes métodos:

• Clique no menu Geometria > Apoios.
• Clique em na barra de ferramentas Definição de estrutura.
• O layout Apoio.

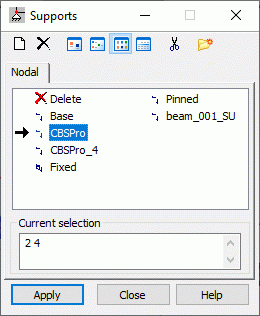

Essa caixa de diálogo tem três partes principais:

• Na parte superior, há vários botões.
• No meio, há uma lista com guias dos apoios ativos. O número de guias depende do tipo de estrutura.
• Na parte inferior, há o campo de seleção atual e os botões padrão.

O seguinte está na parte superior da caixa de diálogo:

• – Define um novo tipo de apoio (Nova definição de apoio).
• – Exclui um tipo de apoio da lista ativa
• , , e – Exibe uma lista de apoios ativos como: ícones grandes, ícones pequenos, uma lista curta ou uma lista longa.
• – Exclui da lista ativa todos os tipos de apoio que não estão na estrutura.
• – Abre a caixa de diálogo Gerenciador de legenda.

Quando uma lista completa é selecionada, os seguintes parâmetros de apoio são exibidos:

• Se X for exibido na segunda coluna, o tipo de apoio já estará em uso na estrutura.
• As normas a seguir descrevendo o apoio são exibidas na terceira coluna:
  • X indica um grau de liberdade fixo em um nó de estrutura
  • F indica um grau de liberdade liberado em um nó de estrutura
  • E indica o grau de liberdade no qual um apoio elástico é definido
  • N indica o grau de liberdade para o qual um apoio não linear está definido

A caixa de diálogo Apoios tem três guias que permitem atribuir um tipo de apoio aos seguintes tipos de objeto:

• Guia Nodal: nós (pontos)
• Guia Linear: linhas (arestas de contorno) – Para placas, cascas e estruturas volumétricas
  Nota: Não é possível atribuir um apoio a um elemento de barra usando essa opção
• Guia Planar: superfícies – Para placas, cascas e estruturas volumétricas

Nota: Se os apoios lineares e planos estiverem definidos em um nó da estrutura, o Robot criará novos apoios, atribuirá a eles uma característica composta pela soma dos graus de liberdade suportados (os coeficientes elásticos para os apoios também serão somados) e atribuirá os apoios a esse nó (ou seja, ao nó que pertence a diversas arestas ou planos suportados). A mesma situação também ocorrerá quando dois apoios definidos de forma idêntica (com base na mesma legenda) são definidos nos sistemas locais de linhas ou superfícies. Quando os apoios lineares e planos são definidos em um nó, os parâmetros do apoio linear substituem os parâmetros do apoio plano. Quando os apoios nodais e lineares são definidos em um nó, os parâmetros do apoio nodal substituem os parâmetros do apoio linear.

Consulte também: Algoritmos para somar parâmetros de apoio

De forma semelhante à caixa de diálogo para definir outros atributos, a definição de um apoio em uma estrutura tem duas etapas:

1. Definição de um tipo de apoio

   Se a lista de apoios ativos estiver vazia ou um novo tipo de apoio for adicionado à lista ativa, clique em Definição de apoio:

   • Se nenhum dos tipos de apoio estiver selecionado, clicar em abrirá a caixa de diálogo para definir um novo tipo de apoio. Os campos são preenchidos com a última definição de apoio (exceto para o campo Legenda) ou são definidos os parâmetros padrão.
   • Se um tipo de apoio estiver selecionado, clicar em abrirá a caixa de diálogo para definir um novo tipo de apoio. Todos os campos, exceto Legenda, são preenchidos com o tipo realçado.

   Também é possível abrir a caixa de diálogo para definir um novo apoio clicando duas vezes em um elemento na lista de apoios. A caixa de diálogo Definição de apoio abre com todos os campos preenchidos de acordo com o tipo de apoio selecionado. Clique em Adicionar (ou ENTER) para adicionar (ou atualizar) o novo apoio à lista. Se a legenda não mudar, uma mensagem de aviso será exibida.

2. Atribuir um apoio aos nós de estrutura.

Para excluir um apoio da estrutura:

1. Clique em na lista de apoios ativos.
2. Selecione um objeto na estrutura, do qual você deseja excluir o apoio.

Não é possível modificar esse tipo de apoio; ele é atribuído da mesma forma que o apoio é atribuído para um elemento de estrutura.

Após o apoio ser adicionado, seu símbolo será exibido.
