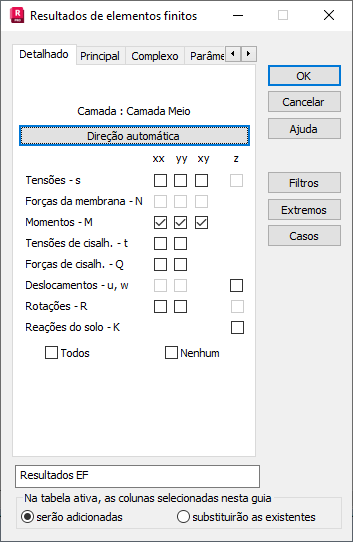

Selecione a guia Detalhado na caixa de diálogo Colunas para selecionar resultados detalhados para apresentação.
Nessa caixa de diálogo, os valores a seguir podem ser selecionados.
- Tensões: sxx, syy, sxy, sz. Adiciona colunas para os valores de tensão sxx, syy, sxy ou sz, respectivamente, para EFs planas individuais no sistema de coordenadas local, conforme selecionado durante a análise da estrutura.
- Forças da membrana: Nxx, Nyy, Nxy. Adiciona colunas para os valores de força de membrana Nxx, Nyy ou Nxy, respectivamente, para EFs planas individuais no sistema de coordenadas local, conforme selecionado durante a análise da estrutura.
- Momentos: Mxx, Myy e Mxy. Adiciona colunas para os valores de momento de dobra Mxx, Myy ou Mxy, respectivamente, para EFs planas individuais no sistema de coordenadas local, conforme selecionado durante a análise da estrutura.
- Tensões de cisalhamento: txx, tyy. Adiciona colunas para os valores de tensão de cisalhamento txx ou tyy, respectivamente, para EFs planas individuais no sistema de coordenadas local, conforme selecionado durante a análise da estrutura.
- Forças de cisalhamento: Qxx, Qyy. Adiciona colunas para os valores de forças de cisalhamento Qxx ou Qyy, respectivamente, para EFs planas individuais no sistema de coordenadas local, conforme selecionado durante a análise da estrutura.
- Deslocamentos: uxx, uyy, w. Adiciona colunas para valores de deslocamento uxx, uyy ou w, respectivamente, para EFs planas individuais no sistema de coordenadas local, conforme selecionado durante a análise da estrutura. Os deslocamentos w são deslocamentos em uma direção perpendicular à superfície do elemento.
- Rotações: Rxx, Ryy, Rz. Adiciona colunas para os valores de ângulo de rotação Rxx, Ryy ou Rz, respectivamente, para EFs planas individuais no sistema de coordenadas local, conforme selecionado durante a análise da estrutura.
- Resistência do solo K. Adiciona uma coluna para os valores de resistência do solo K para EFs planas individuais no sistema de coordenadas local, como selecionado durante a análise da estrutura.
A parte superior da caixa de diálogo exibe a camada para a qual os resultados do cálculo serão apresentados.
Os resultados para os painéis são apresentados em um sistema de coordenadas local definido pelo usuário. Clique em Direção... para abrir a caixa de diálogo Seleção de direção. Essa caixa de diálogo permite a seleção de vetores e um nó que define o sistema de coordenadas local, para ser preciso, definindo a direção do eixo x. Todos os valores de resultado serão definidos no valor de coordenada rotacionado. A direção é selecionada na caixa de diálogo Seleção de direção. É possível selecionar qualquer vetor para definir a direção principal e os resultados do cálculo resultante para elementos planos. O vetor selecionado é, em seguida, projetado no elemento (a direção local do eixo x). O vetor principal não pode ser perpendicular ao elemento (paralelo ao eixo z local). Se a projeção de vetor em um elemento for um ponto, todos os resultados serão iguais a zero.
A opção Camada na guia Parâmetros também tem uma forte influência nos valores apresentados na tabela. Ela permite a seleção de uma camada paralela à superfície do meio da estrutura da superfície para a qual os resultados do cálculo serão apresentados. A seleção da camada não tem efeito sobre as forças de cisalhamento ou deslocamentos. Esses são selecionados para a superfície média e são constantes ao longo de toda a altura da seção transversal EF. Essa seleção é importante durante a apresentação da tensão.
Observe os botões na parte inferior da caixa de diálogo.
- Todos – Seleciona todos os valores na guia Detalhado para apresentação.
- Nenhum – Cancela a seleção de todos os valores na guia Detalhado.
