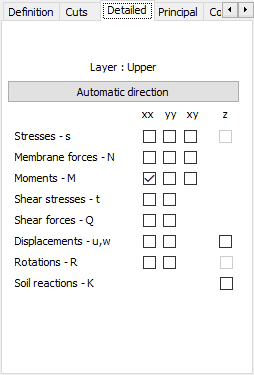

Selecione a guia Detalhado, na caixa de diálogo Cortes em painel, para exibir as seguintes opções.
As seguintes quantidades podem ser selecionadas para apresentação.
- Tensões: sxx, syy, sxy, sz
- Forças da membrana: Nxx, Nyy, Nxy
- Momentos: Mxx, Myy e Mxy
- Tensões de cisalhamento: txx e tyy
- Forças de cisalhamento: Qxx e Qyy
- Deslocamentos: uxx, uyy e w
- Rotações: Rxx, Ryy e Rz
- Reações do solo K
A parte superior da caixa de diálogo apresenta informações sobre a camada para a qual os resultados do cálculo serão apresentados. O botão abaixo abre a caixa de diálogo Seleção de direção, que define a direção principal de um sistema de coordenadas (direção do eixo x) usada ao exibir resultados de elementos finitos planos.
