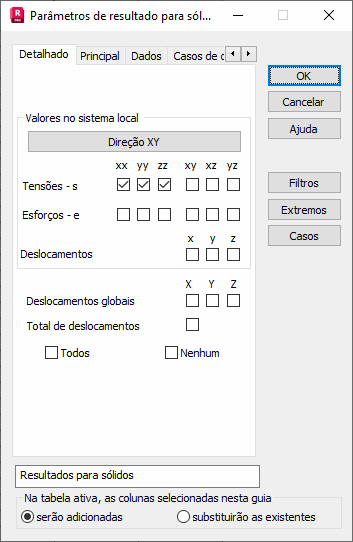

Selecione a guia Detalhado (sólidos) na caixa de diálogo Colunas para selecionar as quantidades de tensões, esforços e deslocamentos para apresentação.
Os grupos de resultados disponíveis incluem o seguinte.
- Tensões
- Sistema de coordenadas local definido pelo usuário (globalmente para todo o modelo).
- Direções principais, se um tensor de tensão assumir o modo diagonal.
- Valores reduzidos de acordo com uma hipótese selecionada.
- Esforços
- Sistema de coordenadas local definido pelo usuário (globalmente para todo o modelo).
- Direções principais, se um tensor de tensão assumir o modo diagonal.
- Valores reduzidos de acordo com uma hipótese selecionada.
- Deslocamentos
- Sistema de coordenadas local definido pelo usuário (globalmente para todo o modelo).
- Sistema de coordenadas global como deslocamentos totais, como o comprimento de um vetor de deslocamento.
Os resultados são apresentados no sistema de coordenadas local para que você possa selecionar uma direção do sistema local. Clique em Direção... para abrir a caixa de diálogo Seleção de direção. Selecione os vetores e o nó que definem o sistema de coordenadas local.
