O sistema de coordenadas local de um membro de estrutura é um sistema cartesiano dextrorrotatório com a seguinte orientação de eixos:

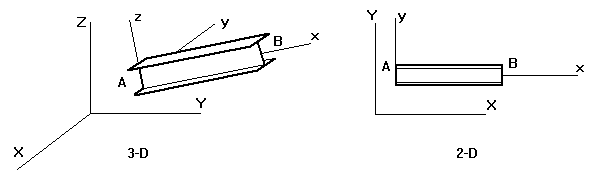

- O eixo x local é sempre o eixo do elemento longitudinal, cuja direção é definida do ponto inicial para o ponto final. A origem do sistema é posicionada no nó inicial de um membro. (Observe a imagem a seguir).
A – Nó inicial, B – Nó final de um membro
- Os eixos locais y e z estão no plano da seção do membro e são organizados de acordo com a rotação dextrorrotatória. Por padrão, os eixos mencionados representam o seguinte: o eixo y é o eixo do maior momento de inércia de um membro, enquanto o eixo z é o eixo do menor momento de inércia de um membro (dependendo da seção do membro). Ao definir membros, as seguintes regras também se aplicam:
- Ao definir um membro vertical, o eixo x local do membro é vertical, enquanto a direção local do eixo y é paralela ao eixo Y global.
- Ao definir um membro que não é vertical, o plano formado pelos eixos locais x e z do membro é vertical, enquanto o eixo z local é direcionado para cima (em direção ao eixo Z global).
Ao definir um Ângulo GAMA, é possível rotacionar a seção transversal do membro com um sistema local, isto é, os eixos y e z, em torno do eixo x de um elemento do membro.
