O processo de alinhamento não somente projetará os elementos para eixos e níveis, mas também, com base na lógica de automação baseada em regras, recortará ou estenderá os elementos analíticos para interseções de eixo se eles estiverem dentro da tolerância definida.
Consulte Alinhar o modelo analítico para construções inteiras com eixos e níveis

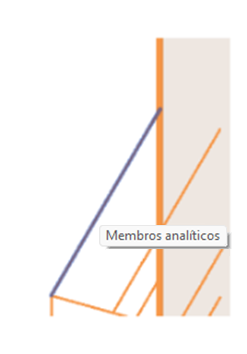

No entanto, às vezes os elementos analíticos não estão dentro dessas tolerâncias. Nesses casos, os elementos analíticos serão conectados usando regras específicas do objeto se os elementos físicos associados estiverem conectados.
- Interseção de paredes.
- Conexão da viga principal com suas paredes e colunas de suporte.
- Conexão da viga secundária com suas vigas de suporte.

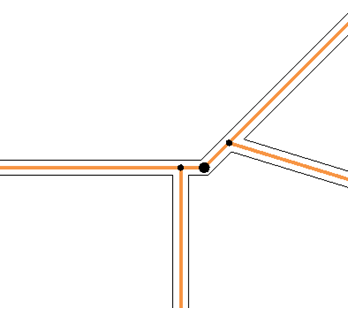

Interseção de paredes
A regra de interseção de paredes procura na seleção paredes físicas conectadas que tenham elementos analíticos associados não conectados.
Esses elementos serão conectados.
Conexão da viga principal com suas paredes e colunas de suporte
Essa regra procura na seleção vigas físicas conectadas às paredes físicas e/ou colunas por sua extremidade, que têm elementos analíticos associados não conectados.
Esses elementos serão conectados.
Conexão da viga secundária com suas vigas de suporte
Essa regra procura na seleção vigas físicas que são suportadas por outras vigas físicas por sua extremidade, que têm elementos analíticos associados não conectados.
Esses elementos serão conectados.
