Alinhar o modelo analítico para construções inteiras com eixos e níveis

A ferramenta de automação cria os elementos analíticos para os objetos físicos estruturais selecionados. O modelo analítico criado segue a mentalidade de engenharia definida por meio da lógica de automação baseada em regras. Os objetos são alinhados com os níveis e os eixos do projeto, mas também com as referências calculadas.

A automação usa padrões calculados, mas também é possível ajustar suas configurações usando seus parâmetros.

1. Alinhar com os eixos e com as referências calculadas na planta
2. Alinhar com os níveis
3. Alinhar com os planos inclinados

Alinhar com os eixos e com as referências calculadas na planta

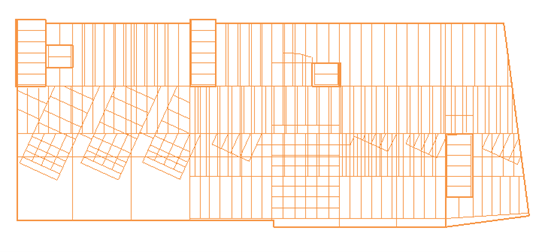

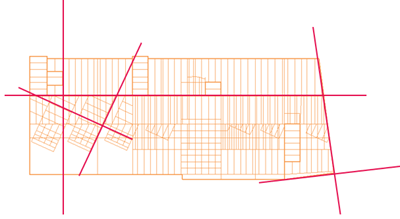

O modelo físico estrutural selecionado é analisado pela ferramenta de automação para identificar cada direção dominante.

Para cada direção dominante, os elementos estruturais selecionados são agrupados com base em seus deslocamentos relativos.

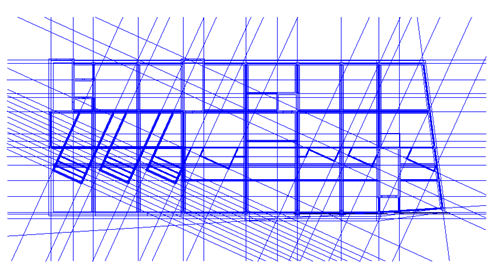

Para cada grupo identificado, é calculado um eixo virtual. Esse eixo virtual será usado como uma referência de alinhamento vertical à qual todos os elementos no grupo serão alinhados no plano.

Se um eixo do modelo estiver sobreposto a esse grupo, ele será considerado a referência vertical à qual todos os elementos do grupo serão alinhados no plano.

Nota: Esse deslocamento é o valor calculado que representa a média de todas as larguras de viga e espessuras de parede na seleção. Ele pode ser multiplicado pelo fator presente nas configurações da ferramenta de automação.

É possível ajustar esse fator de multiplicação:

1. Na guia Analisar painel Modelo analítico estrutural, clique em (Automação analítica).
2. Na lista suspensa, selecione (Executar físico a analítico para construções).
3. Em Modificar | Modificar, clique em (Alinhar).
4. Na lista suspensa, selecione (Alinhar: na planta).
5. Em Modificar | Alinhar na planta, ajuste a tolerância conforme necessário.

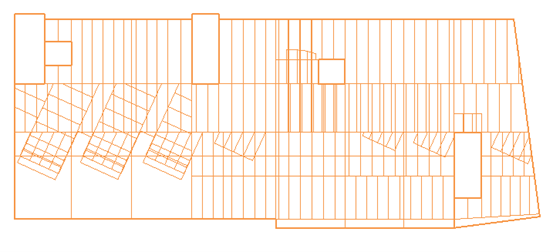

Nota: Um valor alto desse fator agrupará os elementos físicos com um deslocamento relativo maior entre eles. Seus elementos analíticos associados serão alinhados com o mesmo eixo, fornecendo uma representação simplificada.

Nota: Um valor menor desse fator somente agrupará os elementos físicos que estão mais próximos uns dos outros. O resultado será um modelo menos alinhado, mas que se concentra mais em seguir a posição dos elementos associados no plano.

É possível visualizar o ajuste da tolerância:

1. Na guia Analisar painel Modelo analítico estrutural, clique em (Automação analítica).
2. Na lista suspensa, selecione (Executar físico a analítico para construções).
3. Em Modificar | Modificar, clique em (Alinhar).
4. Na lista suspensa, selecione (Alinhar: na planta).
5. Em Modificar | Alinhar na planta Modo, clique em (Visualizar alinhamento).

Nota: Quando a tolerância ou a seleção forem ajustadas, as referências na planta serão redefinidas. As plantas de referência existentes serão excluídas. Para visualizar as alterações, use Visualizar alinhamento novamente. Uma mensagem de aviso informará quando você estiver prestes a fazer essas alterações e poderá confirmá-las ou cancelá-las.

Alinhar com os níveis

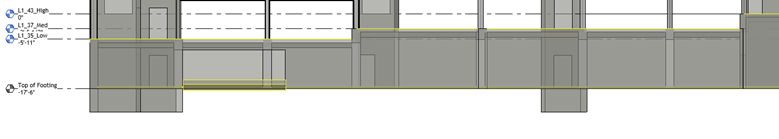

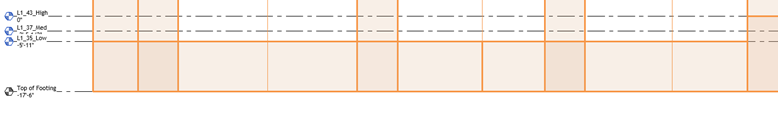

Para o alinhamento na vertical, cada elemento do modelo procura um nível dentro de uma tolerância. Se um nível for encontrado dentro dessa tolerância, a representação analítica para esse elemento será alinhada com aquele nível.

Essa tolerância é um valor calculado para cada tipo de objeto:

• Para vigas, é a altura da seção transversal.
• Para pisos, é a espessura deles.
• Para colunas e paredes, é a altura delas.

Essa tolerância é medida desde:

• O eixo geométrico da viga.
• O piso e o topo da laje de fundação.
• A parte superior ou inferior das paredes e colunas.

É possível multiplicar essa tolerância por um fator presente nas configurações da ferramenta de automação para cada tipo de objeto.

Para ajustar os valores de tolerância:

1. Na guia Analisar painel Modelo analítico estrutural, clique em (Automação analítica).
2. Na lista suspensa, selecione (Executar físico a analítico para construções).
3. Em Modificar | Modificar, clique em (Alinhar).
4. Na lista suspensa, selecione (Alinhar: com os níveis).
5. Em Modificar | Alinhar com os níveis painel Tolerâncias dos níveis, ajuste os valores de tolerância conforme necessário.

Nota: Um fator maior ajuda os elementos a encontrar níveis mais distantes.

Se mais níveis forem identificados dentro da tolerância do elemento, o nível atribuído à maioria dos elementos será o nível de alinhamento para todos.

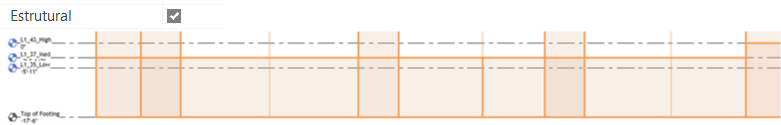

Se você desejar especificar o nível ao qual os elementos serão alinhados, verifique o parâmetro “Estrutural” nas propriedades de nível.

Alinhar com os planos inclinados

Os planos inclinados são referências virtuais calculadas, eles são determinados quando a ferramenta de automação identifica uma viga inclinada com um ângulo para a horizontal menor que 35 graus.

A representação analítica dessa viga e de todos os elementos analíticos que têm as peças auxiliares físicas em contato com a viga, serão alinhados com esse plano.

Nota: Não é possível ajustar o alinhamento para planos inclinados. Além disso, para a automação, recomenda-se usar combinações simples de planos inclinados (por exemplo, telhado de uma a duas inclinações).
